Ecosysteem voor precisie-opto-mechanica

Kinematischespiegelhouders

Zolix kinematische spiegelhouders bieden maximale stabiliteit en instelgevoeligheid voor optische spiegels, bundeldelers en filters. Leverbaar in hoogwaardig roestvast staal en geanodiseerd aluminium, voor apertures van Ø12,7 mm tot Ø101,6 mm.

Producten + aanvraaglijst Houders bekijken Volledige catalogus Ruimtelijke filters Statiefzuilen & rails

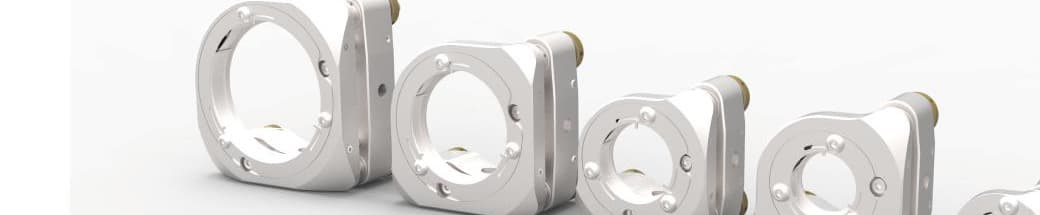

Zolix SUS-serie kinematische spiegelhouders van roestvast staal

Stabiliteitsprestatie

Hoge langetermijnstabiliteit

Gepassiveerde SUS304-behuizing

Fijne schroefdraadspoed

0,2 mm spoed (paren)

Micrometrische precisie-instelling

Apertuurbereik

Ø12,7 tot Ø101,6 mm

Voor spiegels en bundeldelers

Montagemechaniek

Lijn-lijn-lijn-structuur

Vervangt punt-lijn-vlak

Welke serie?

Zo kiest u uw spiegelhouder

Elke serie houdt dezelfde optiek vast — ze verschillen in waarvan ze gemaakt zijn, hoe u ze instelt en hoeveel assen ze bewegen. Kies op basis van wat uw opstelling het hardst nodig heeft.

Materiaal en stabiliteit

Roestvast staal versus aluminium

SUS / OMUS in roestvast staal bieden de beste thermische en langetermijnstabiliteit (vacuümgeschikt). AUS / NMHS / OMHS in aluminium zijn lichter, zeer gevoelig en voordeliger.

Instelconfiguratie

Zij- versus verticale aandrijving

De meeste series stelt u vanaf de zijkant in. NMV met verticale aandrijving en NMVG gimbalhouders met bovenbediening plaatsen de knoppen bovenop — ideaal bij krappe ruimte of toegang van bovenaf.

Bewegingsassen

2-assig versus 5-assig

Standaardhouders bieden 2-assige tip/tilt. NMUM voegt volledige 5-assige instelling toe (X, Y, Z, θx, θy) om een lens of bundel te centreren en te focusseren, niet alleen om een spiegel te richten.

Apertuur en formaat

Van Ø12,7 tot Ø101,6 mm

NMM miniatuurhouders passen in compacte opstellingen; NMHS dekt het breedste apertuurbereik; NMDM draagt grote Ø150–250 mm optiek voor bundels met hoog vermogen.

Twijfelt u? Stel hieronder stap voor stap een houder samen met de configurator, of bekijk verderop alle modellen.

Interactive Configurator

Mirror Mounts & Optomechanics Configurator

Configure mirror mounts, spatial filters, post holders, adapter sleeves, and base components below. Build your custom configuration to add it to your enquiry list, and we will provide STEP files and technical details.

1. Select Component Category

2. Mount Series

SUS: SUS304 passivated stainless, ultimate stability (locking adjustable)

Optic Aperture / Size

Quantity

Custom requirements / special optics dimensions

Configured Mount Summary

SUS Series Ultra-Stability Stainless Mirror Mount

Identified Model Reference

SUS25.4

Specifications

Material: Passivated SUS304 Stainless Steel
Optic Diameter: Ø25.4 mm
Adjustment range: ±3° pitch/yaw
High thermal stability for long-term alignment locking
Compatible with fine adjustment spanners

Why choose this

Ultra-stability stainless body — the choice for maximum thermal and long-term pointing stability in demanding beam paths.

Open Page

We will match this configuration with Zolix Instruments mirror mounts and provide the relevant STEP files and technical solution.

Browse the Range

Find your mirror mount

Filter by series or search 90 models. Every mount opens its own page with the full specification table, image gallery, datasheet and CAD download.

Showing 90 of 90 models

NMUM50.8

Optic Size: φ50.8

NMUM25.4

Optic Size: φ25.4

OMMB102-2BT

Optic Size: φ102

OMMB100-2BT

Optic Size: φ100

OMMB80-2BT

Optic Size: φ80

OMMB50-2BT

Optic Size: φ50

NMGC50.8

Optic Size: φ50/φ50.8

NMGC38.1

Optic Size: φ38.1

NMGC25.4

Optic Size: φ25/φ25.4

NMGC20

Optic Size: φ20

NMGC12.7

Optic Size: φ12.5/φ12.7

PDFCADView →

NMC50.8

NMC

Optic Size: φ50/φ50.8

NMC38.1

Optic Size: φ38.1

NMC25.4

Optic Size: φ25/φ25.4

NMC20

Optic Size: φ20

NMC12.7

Optic Size: φ12.5/φ12.7

NRAM50.8

Optic Size: φ50.8

NRAM38.1

Optic Size: φ38.1

NRAM25.4

Optic Size: φ25/φ25.4

CADView →

NRAM12.7

NRAM

Optic Size: φ12.5/φ12.7

PDFCADView →

NMM12.7m

NMM

Optic Size: φ12.5/φ12.7

NMM10m

Optic Size: φ10

NMM8m

Optic Size: φ8

NMM12.7-D

Optic Size: φ12.5/φ12.7

PDFCADView →

NMM12.7-C

NMM

Optic Size: φ12.5/φ12.7

PDFCADView →

NMM12.7-B

NMM

Optic Size: φ12.5/φ12.7

PDFCADView →

NMM12.7

NMM

Optic Size: φ12.5/φ12.7

MAD25-S2C-50

MAD25-S2C-30

MAD25-S2C-25

MAD25-S2C-20

MAD25-CBH-30

MAD25-CBH-20

MAD25-CBH-15

MAD25-CBH-10

MAD25-45MH-M

MAD25-45MH-30

MAD25-45MH-25

MAD25-45MH-20

MAD25-45MH-12.7

OMHS50.8-C(S)

Optic Size A: φ50.8

OMHS50-C(S)

Optic Size A: φ50

OMHS38.1-C(S)

Optic Size A: φ38.1

OMHS30-C(S)

Optic Size A: φ30

OMHS25.4-C(S)

Optic Size A: φ25.4

OMHS25-C(S)

Optic Size A: φ25

OMHS20-C(S)

Optic Size A: φ20

OMHS12.7- C(S)

Optic Size A: φ12.7

OMHS50.8-B(S)

Optic Size A: φ50/φ50.8

OMHS38.1-B(S)

Optic Size A: φ38.1

OMHS30-B(S)

Optic Size A: φ30

OMHS25-B(S)

Optic Size A: φ25/φ25.4

OMHS20-B(S)

Optic Size A: φ20

OMHS12.7-B(S)

Optic Size A: φ12.5/φ12.7

PDFCADView →

OMHS50.8(-S)

OMHS

Optic Size A: φ50/φ50.8

OMHS38.1(-S)

Optic Size A: φ38.1

OMHS30(-S)

Optic Size A: φ30

OMHS25

Optic Size A: φ25/φ25.4

OMHS20

Optic Size A: φ20

OMHS12.7(-S)

Optic Size A: φ12.5/φ12.7

PDFCADView →

OMUS50.8(-B)

OMUS

Optic Size A: φ50/φ50.8

OMUS38.1(-B)

Optic Size A: φ38.1

OMUS25.4(-B)

Optic Size A: φ25/φ25.4

OMUS20(-B)

Optic Size A: φ20

OMUS12.7(-B)

Optic Size A: φ12.5/φ12.7

PDFView →

NMVG50.8

NMVG

Optic Size: φ50/φ50.8

PDFCADView →

NMVG25.4

NMVG

Optic Size: φ25/φ25.4

PDFCADView →

NMV50.8

NMV

Optic Size: φ50/φ50.8

NMV38.1

Optic Size: φ38.1

NMV25.4

Optic Size: φ25/φ25.4

NMV20

Optic Size: φ20

NMV12.7

Optic Size: φ12.5/φ12.7

NMHS101.6

Optic Size: φ101.6

NMHS76.2

Optic Size: φ76.2

NMHS50.8

Optic Size: φ50/φ50.8

NMHS38.1

Optic Size: φ38.1

NMHS30

Optic Size: φ30

NMHS25.4

Optic Size: φ25/φ25.4

NMHS20

Optic Size: φ20

NMHS12.7

Optic Size: φ12.5/φ12.7

PDFCADView →

AUS50.8

AUS

Optic Size: φ50/ φ50.8

AUS38.1

Optic Size: φ38.1

AUS25.4

Optic Size: φ25/ φ25.4

AUS20

Optic Size: φ20

AUS12.7

Optic Size: φ12.5/ φ12.7

PDFCADView →

SUS50.8

SUS

Optic Size: φ50/φ50.8

SUS38.1

Optic Size: φ38.1

SUS25.4

Optic Size: φ25/ φ25.4

SUS20

Optic Size: φ20

SUS12.7

Optic Size: φ12.5/ φ12.7

PDFCADView →

Browse all optomechanical components

Bundelconditionering

Ruimtelijke filters & diafragma's

Conditioneer en reinig laserbundels met precisiepinholes, instelbare spleten en irisdiafragma's.

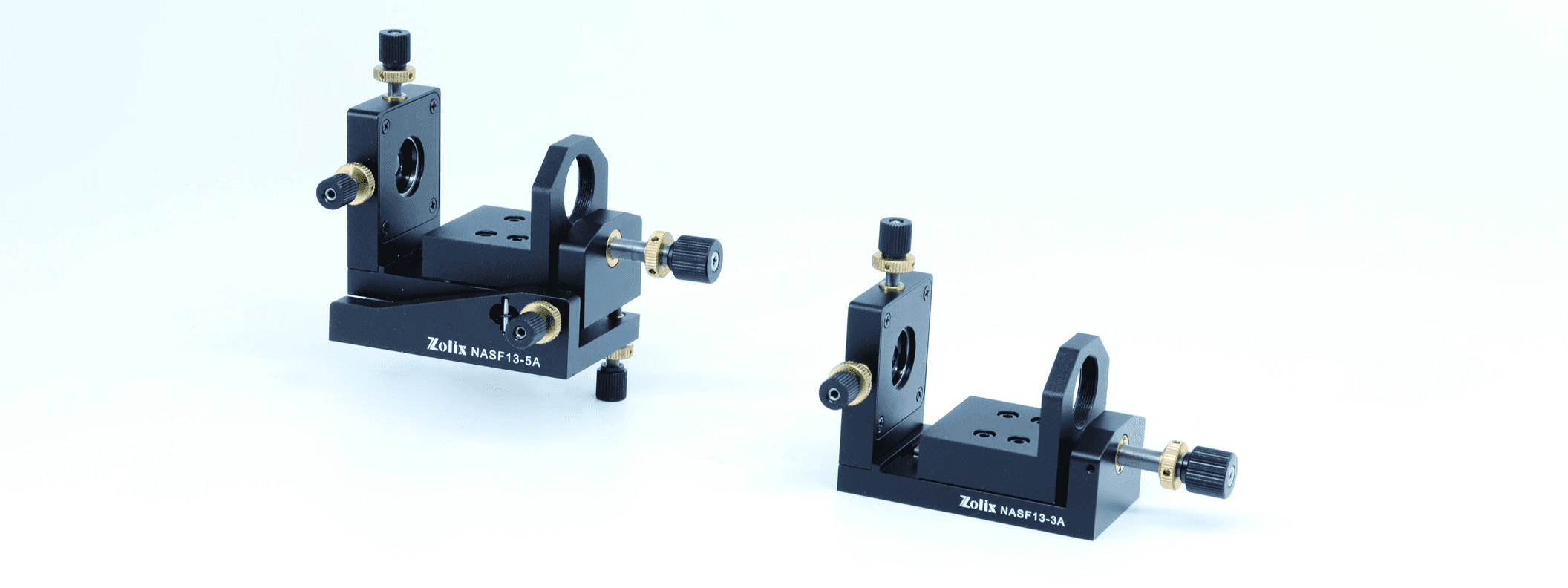

NASF Spatial Filter

Combineert een micropositioneerbare lenshouder met een pinhole-diafragmahouder (NASF-GD). Ideaal om ruimtelijke ruis uit laserbundels te verwijderen.

• Geschikt voor Ø25,4 mm optiek
• Instelling via 0,25 mm schroefdraad
• Geschikt voor hoog laservermogen

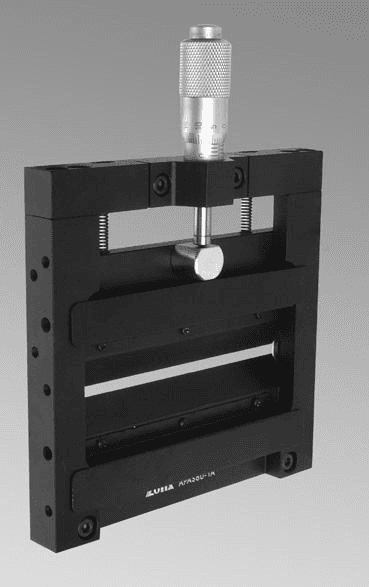

APAS Adjustable Slit

Eenzijdig met micrometer instelbare optische spleten. Precisiegeslepen mesranden geven scherpe diffractiegrenzen voor de selectie van spectraallijnen.

• Breedte via micrometer
• Instelresolutie 0,01 mm
• Robuuste stalen spleetmessen

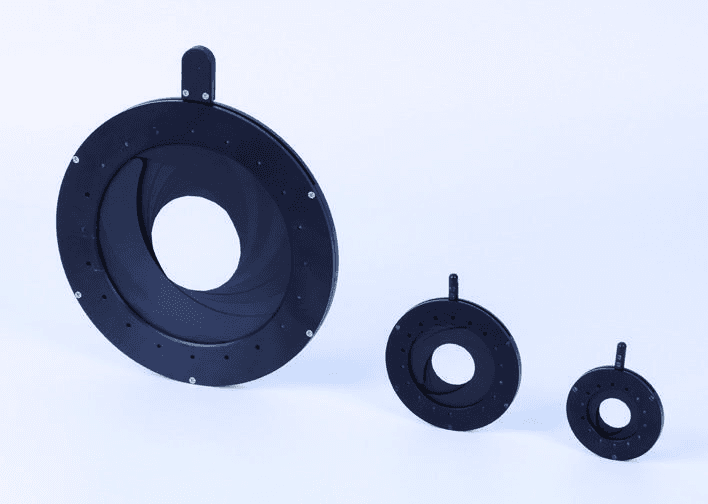

APID Iris Diaphragm

Instelbare irisdiafragma's met meerdere lamellen om de bundelapertuur te regelen. Gezwarte stalen lamellen beperken terugreflectie en verstrooiing.

• Traploos instelbare apertuur
• M4-adapter voor statiefzuil
• Soepele hendelbediening

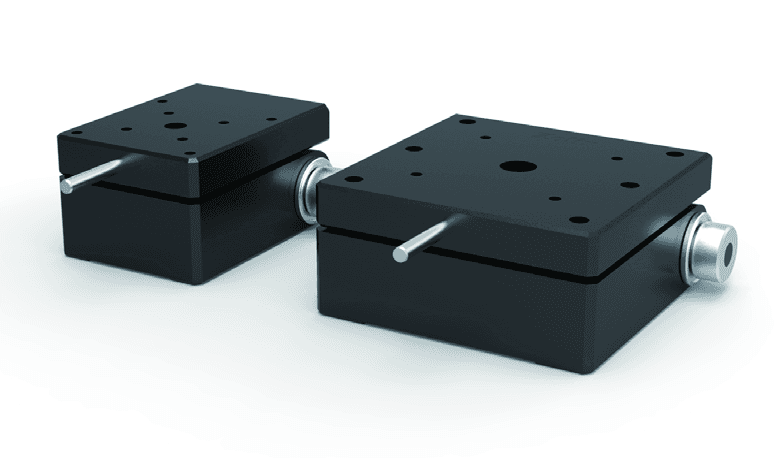

NOS Pack Switches

Blokken met beam dump en shutterschakelaar. Voor het snel schakelen of afvangen van bundellijnen, om laserrisico's te vermijden of blootstelling te regelen.

• NOS-serie pack switches
• ABC-serie beam dumps
• Coating met hoge absorptie

Mechanische ondersteuning

Statiefzuilhouders, kolommen & railsystemen

De draagconstructie voor elke opstelling op een optische tafel. Gestandaardiseerde metrische statiefzuilsystemen en geleide railmodules.

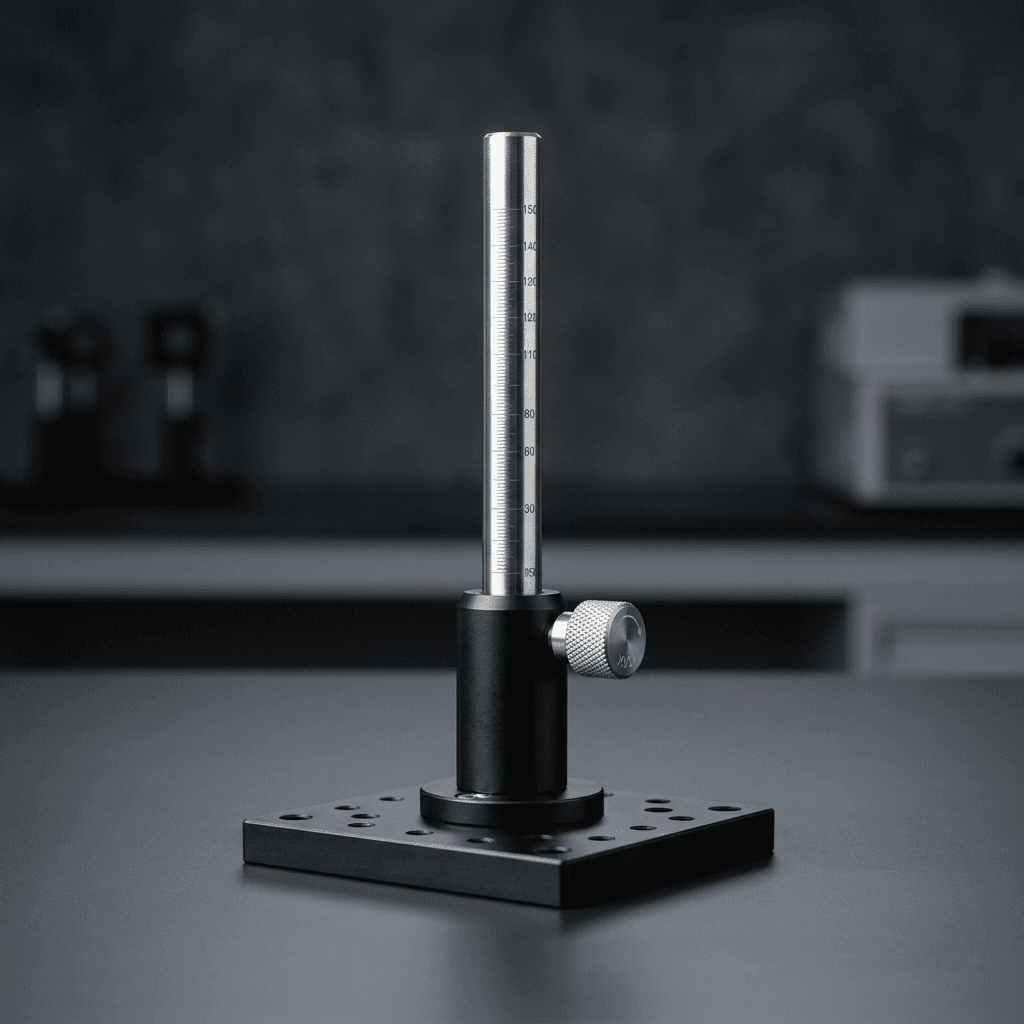

Pakketten met statiefzuilen & houders

Wij leveren metrische statiefzuilen en houders in vier standaarddiameters: Ø6 mm, Ø12 mm, Ø20 mm en Ø25 mm. Complete pakketten (PHK-serie) bevatten statiefzuilen, veerbelaste vergrendelbare houders en montagevoeten.

• PHK-serie: Volledig samengestelde statiefzuilpakketten
• Imperiale opties: Ø12,7 mm imperiale statiefzuilen leverbaar
• Universele klemmen: PHCP kruisklemmen & PHUC kruiskoppelingen

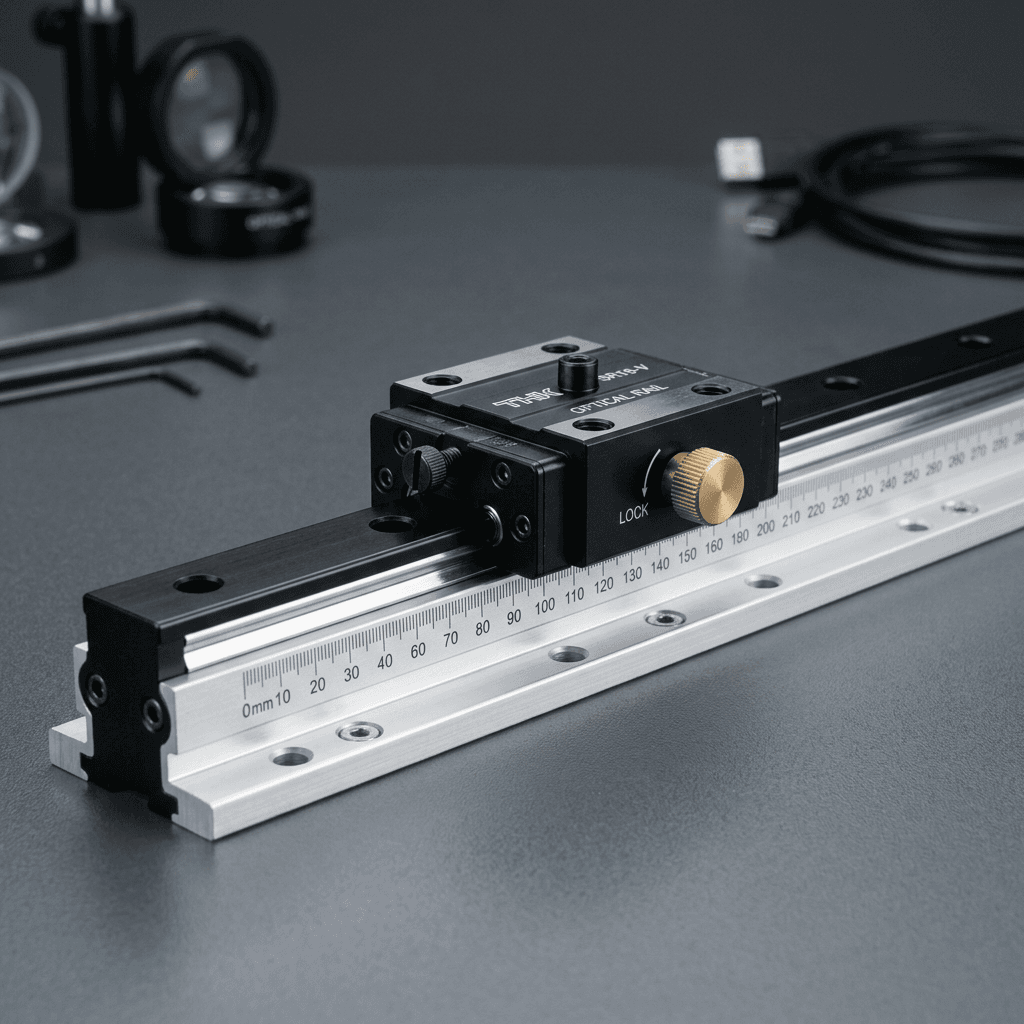

RAOB geleiderail van constructiealuminium

RAOB-geleiders & railsystemen

Ontworpen voor optische opstellingen die lineaire translatie vereisen. Geleiders (RAOB-serie) in combinatie met schuifsleden (RACA-serie) laten componenten soepel over een lineair spoor schuiven met behoud van uitlijning.

• Miniatuurrails: RAOB-M miniatuur optisch railsysteem
• Sleden: RACA schuifsleden met vergrendelklemmen
• Materiaal: Geleider van geanodiseerd constructiealuminium

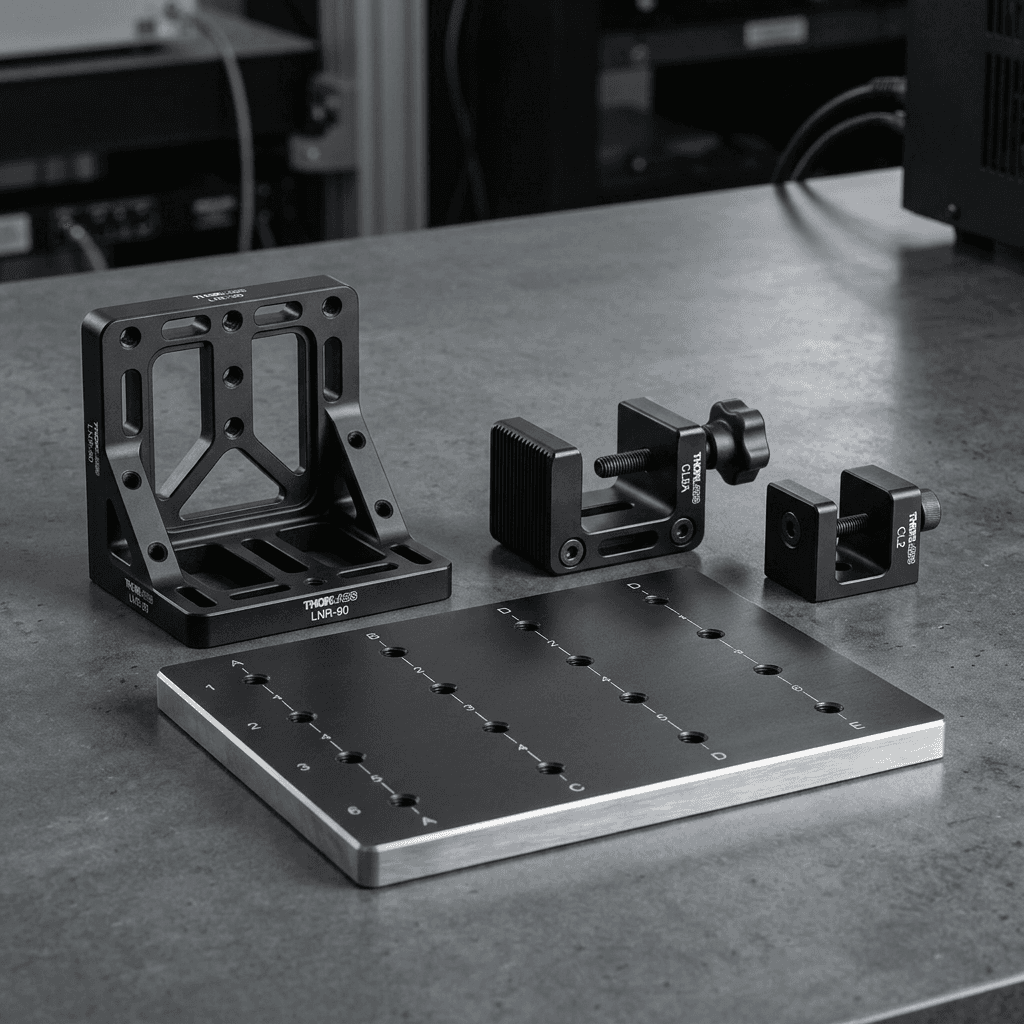

Tafelaccessoires & voetstukken

Zware montagevoetplaten (BP-serie), tafels met vaste hoogte (FHT-serie) om de bundelas te verhogen en PHOB haakse beugeladapters maken gestapelde optische configuraties op meerdere niveaus mogelijk.

• Voetstukken: BP-serie zware stalen voetplaten
• Uitlijning: NAT / NAD uitlijnschijven voor lasertargets
• Afscherming: Aluminium beschermpanelen

Advies & maatwerk

Stelt u een optische tafel samen?

Of u nu een op maat gebouwde toren voor ruimtelijke filtering, zware statiefkolommen of gepassiveerde kinematische spiegelhouders van roestvast staal voor hoog vermogen nodig hebt — onze specialisten helpen bij het aanpassen van beugels en voetplaten. Onderzoeksgroepen in Nederland bezoeken wij kosteloos op locatie.

Technische ondersteuning aanvragen

Waar deze worden gebruikt

Toepassingen voor kinematische spiegelhouders

Een spiegelhouder is het meest herhaalde onderdeel op een optische tafel, en degene waarvan de drift zichtbaar wordt als andermans ruisbodem.

Bundelsturing en -distributie

Stuur een bundel tussen componenten en over de tafel, met fijne hoekinstelling die vastligt zodra de borgringen zijn gezet.

Interferometerarmen

Leg padgeometrie vast waar hoekdrift van enkele microradialen zich direct vertaalt in zichtbare franjebeweging.

Uitlijning van lasertrilholtes

Houd eindspiegels en vouwoptiek vast in externe trilholtes, waar de stabiliteit van de houder bepaalt hoe lang de holte in lock blijft.

Bundelpaden voor spectroscopie

Leid excitatie- en collectietakken door filters, dichroïeken en monochromatoringangen zonder richtingsdrift te introduceren.

Periscopen en hoogtewisselingen

Breng een bundel naar een andere hoogte met behoud van polarisatie en richting, doorgaans als een gepaard stel houders.

Telescoop- en beeldvormingsuitlijning

Positioneer vouwspiegels en pickoffs in beeldvormingstrajecten waar de kanteltolerantie krapper is dan de mechanische tolerantie van het frame.
