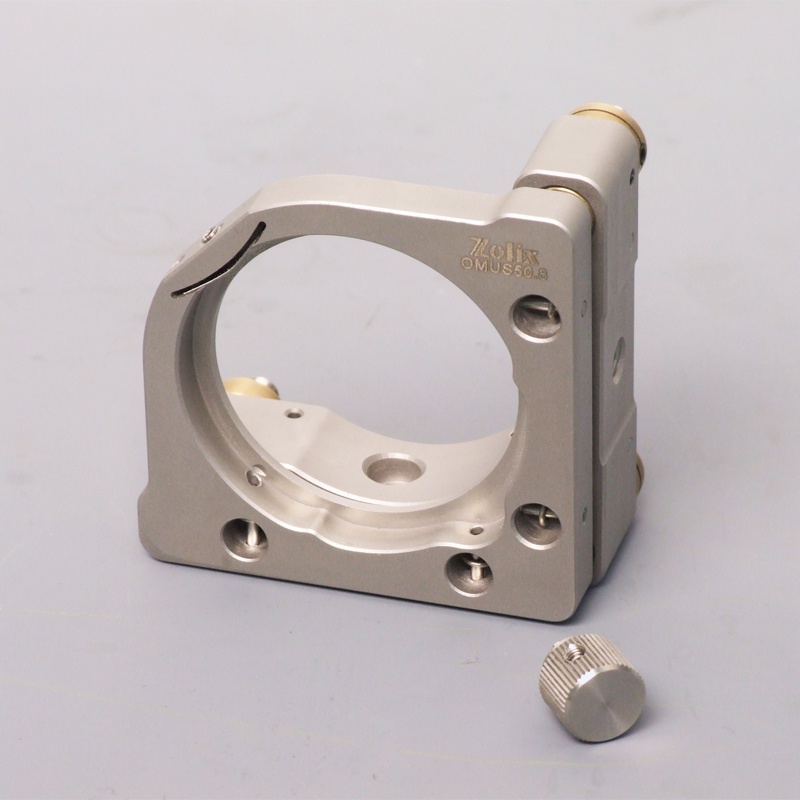

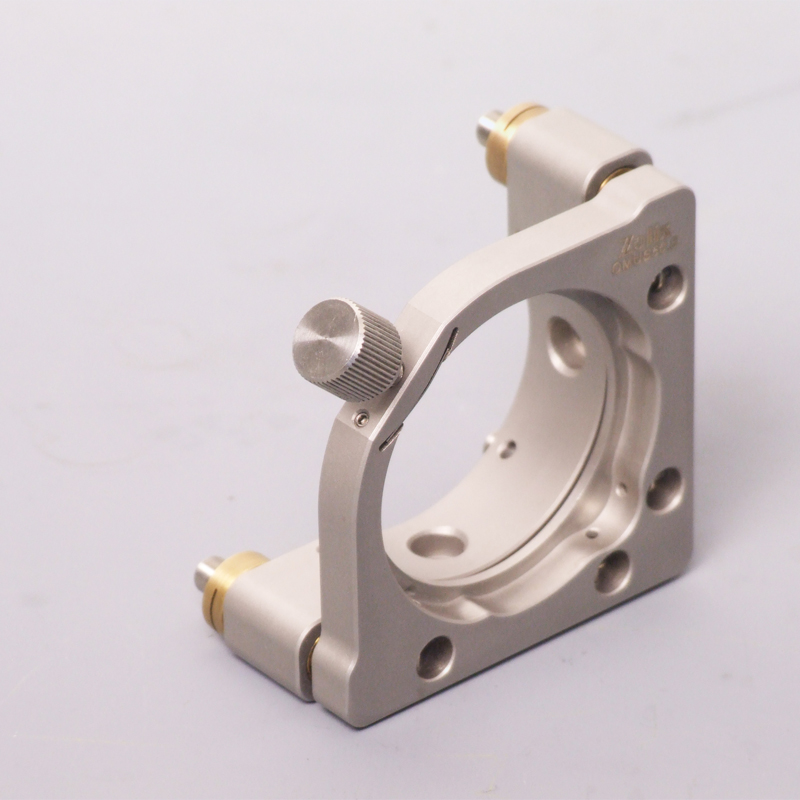

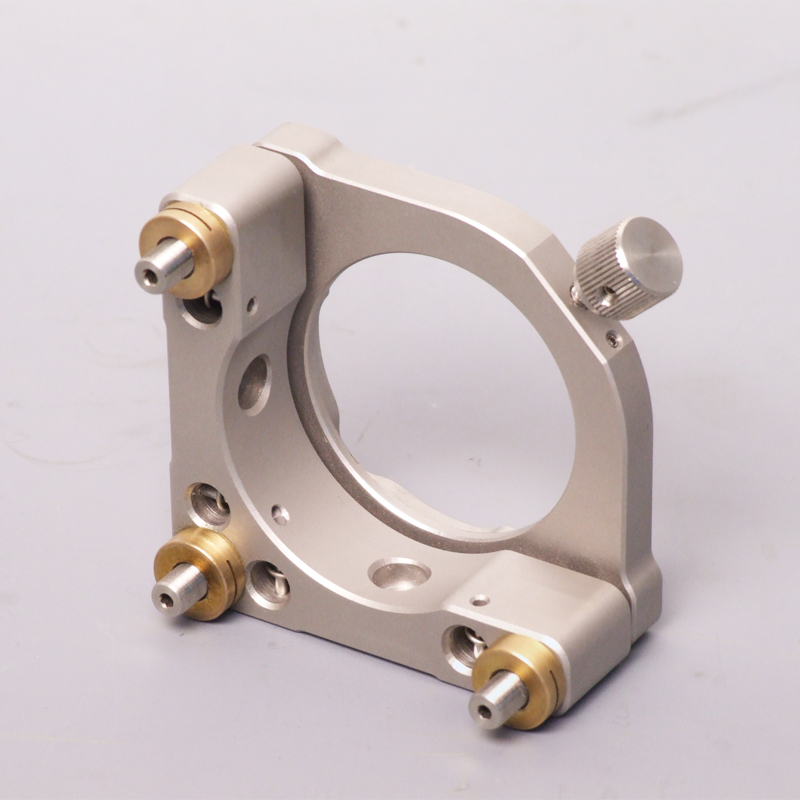

Kinematic Mirror Mount · OMUS series Stainless Steel Kinematic Mirror Mount
OMUS50.8(-B)
OMUS series Stainless Steel Kinematic Mirror Mount
High versatility: the main body is made of stainless steel, able to work in vacuum environment.
Datasheet (PDF) ↗Specifications
| Optic Size A(mm) | φ50/φ50.8 |
|---|---|
| Optic Edge Thickness (mm) | 3~5 |
| Angular Range(°) | 士3 |
| Travel Range (Z axis)(mm) | MAX6 |
| Clear Aperture(mm) | 47 |
| Optical Axis Height(mm) | 35 |
| Resolution: angular adjustment per revolution(°) | ≈0.2 |
| Main Body Material and Surface Treatment | Stainless steel, sand blasting |
| Thickness of The Fixed Plate(mm) | 18 |
| Number of Pulling Spring | 4 |
| Locking Mechanics | Yes, dual lock |
| Mounting Hole | M6,φ8 counter bore |
| Net Weight(g) | 360(330) |
Modelselectie
Waarom OMUS50.8(-B) specificeren?
OMUS50.8(-B) is de φ50/φ50.8-configuratie binnen de OMUS series Stainless Steel Kinematic Mirror Mount. Het hoekbereik is 士3. De vrije apertuur is 47. De optische ashoogte is 35 mm. De vermelde behuizings- of optiekdikte is 3~5 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
