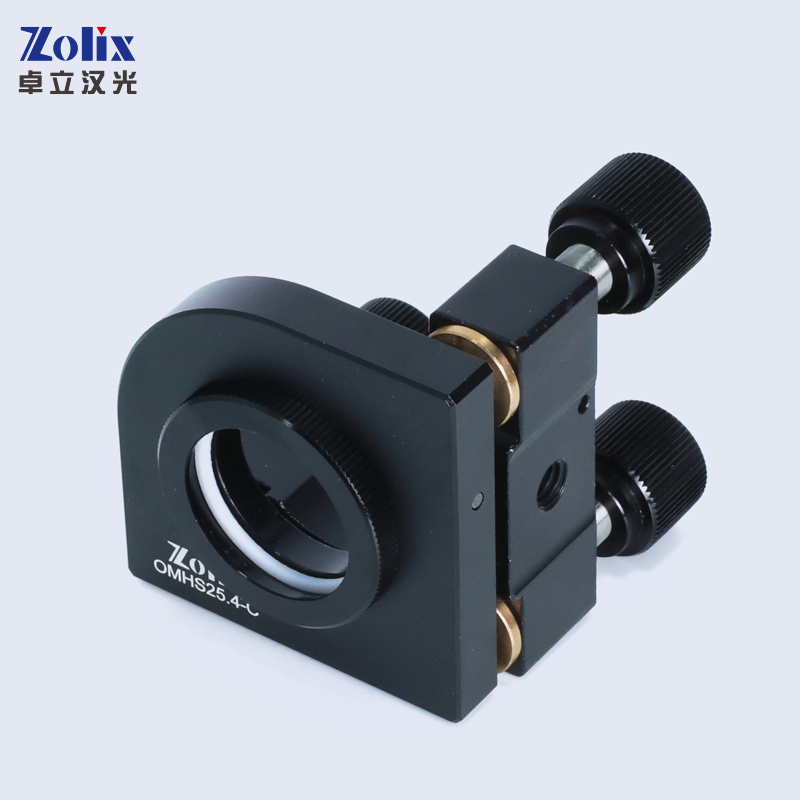

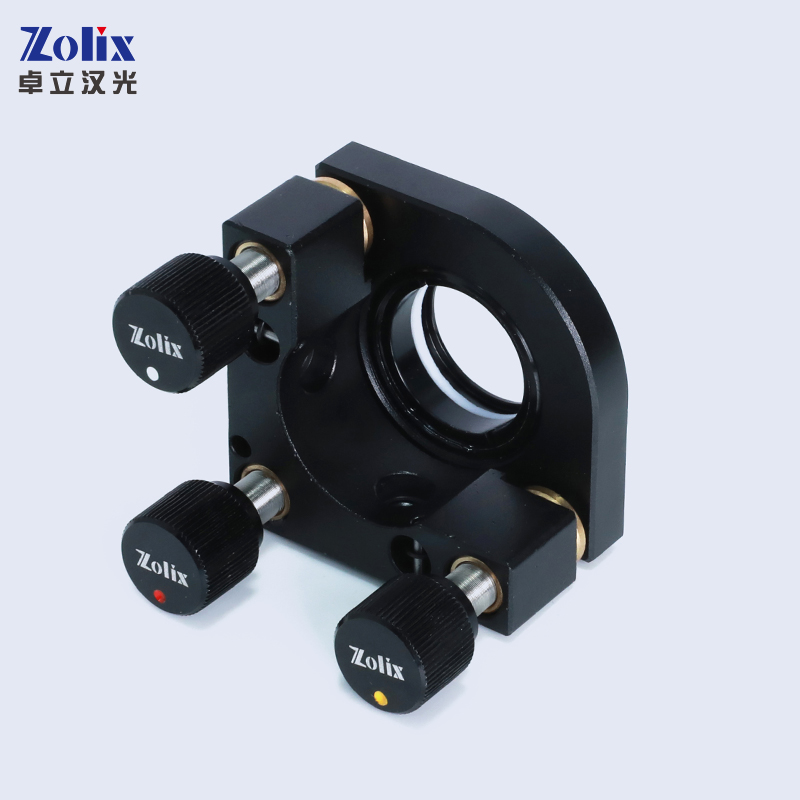

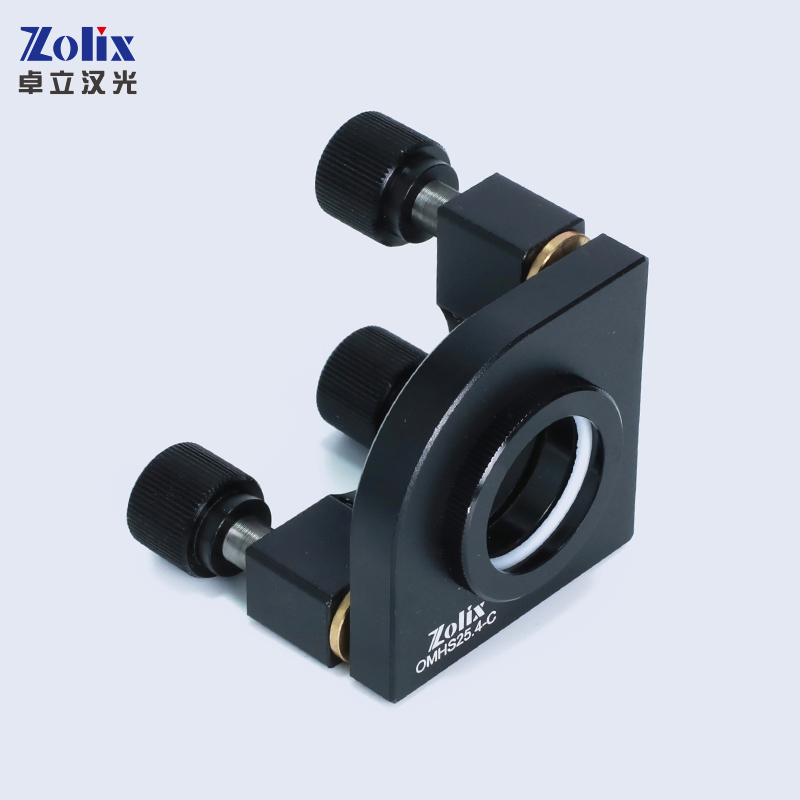

Kinematic Mirror Mount · OMHS General Purpose Kinematic Mirror Mount
OMHS25.4-C(S)
OMHS General Purpose Kinematic Mirror Mount
Adopt three sets of 0.25mm pitch super-fine screws for 3D adjustment, delivering highest sensitivity.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size A(mm) | φ25.4 |
|---|---|
| Optic Edge Thickness (mm) | 3~5 |
| Angular Range( ° ) | 士3 |
| Travel Range (Z axis)(mm) | MAX6 |
| Clear Aperture B(mm) | φ23 |
| Optical Axis Height(mm) | 25 |
| Resolution: angular adjustment per revolution(°) | ≈0.39 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Thickness of The Fixed Plate(mm) | 18 |
| Number of Pulling Spring | 2 |
| Mounting Hole | M6, φ8 counter bore |
| Net Weight(g) | 146 (158 ) |
Modelselectie
Waarom OMHS25.4-C(S) specificeren?
OMHS25.4-C(S) is de φ25.4-configuratie binnen de OMHS General Purpose Kinematic Mirror Mount. Het hoekbereik is 士3. De vrije apertuur is φ23. De optische ashoogte is 25 mm. De vermelde behuizings- of optiekdikte is 3~5 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
