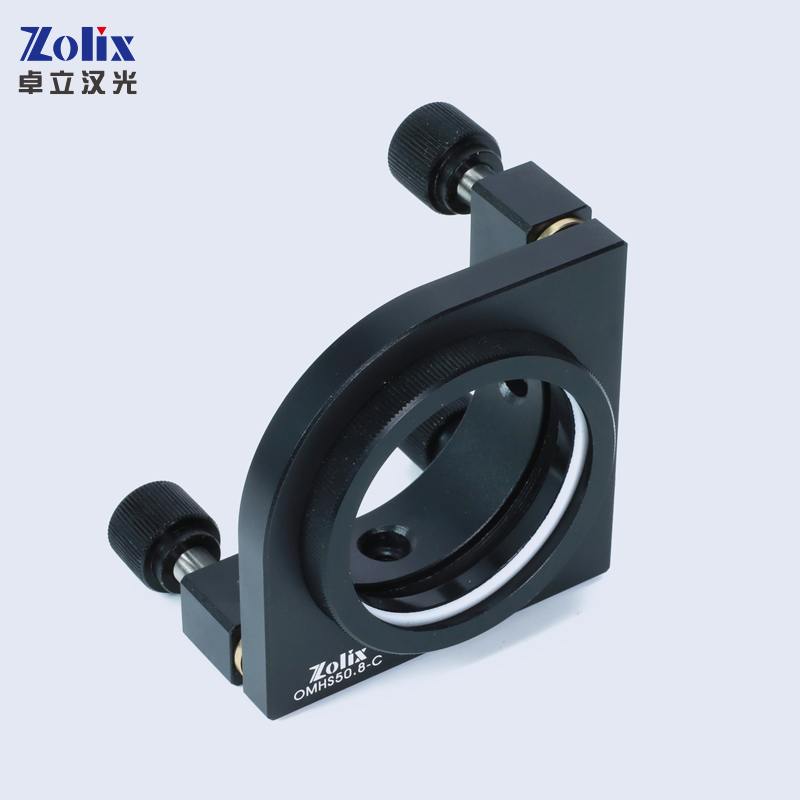

Kinematic Mirror Mount · OMHS General Purpose Kinematic Mirror Mount
OMHS50.8(-S)
OMHS General Purpose Kinematic Mirror Mount
Adopt three sets of 0.25mm pitch super-fine screws for 3D adjustment, delivering highest sensitivity.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size A(mm) | φ50/φ50.8 |
|---|---|
| Optic Edge Thickness (mm) | 4~8 |
| Angular Range( ° ) | 士3 |
| Travel Range (Z axis)(mm) | MAX6 |
| Clear Aperture B(mm) | φ47 |
| Optical Axis Height(mm) | 35 |
| Resolution: angular adjustment per revolution(°) | ≈0.25 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Thickness of The Fixed Plate(mm) | 18 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M6, φ8 counter bore |
| Net Weight(g) | 185 (197 ) |
Modelselectie
Waarom OMHS50.8(-S) specificeren?
OMHS50.8(-S) is de φ50/φ50.8-configuratie binnen de OMHS General Purpose Kinematic Mirror Mount. Het hoekbereik is 士3. De vrije apertuur is φ47. De optische ashoogte is 35 mm. De vermelde behuizings- of optiekdikte is 4~8 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
