Adapters & Alignment Tools · NAT series Alignment Disk
NAT25.4

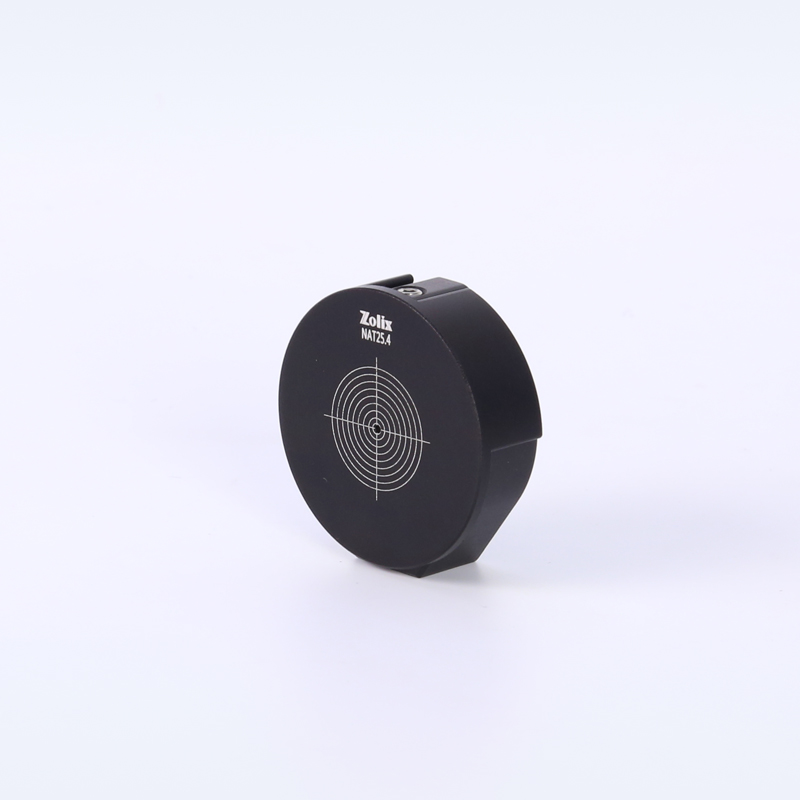

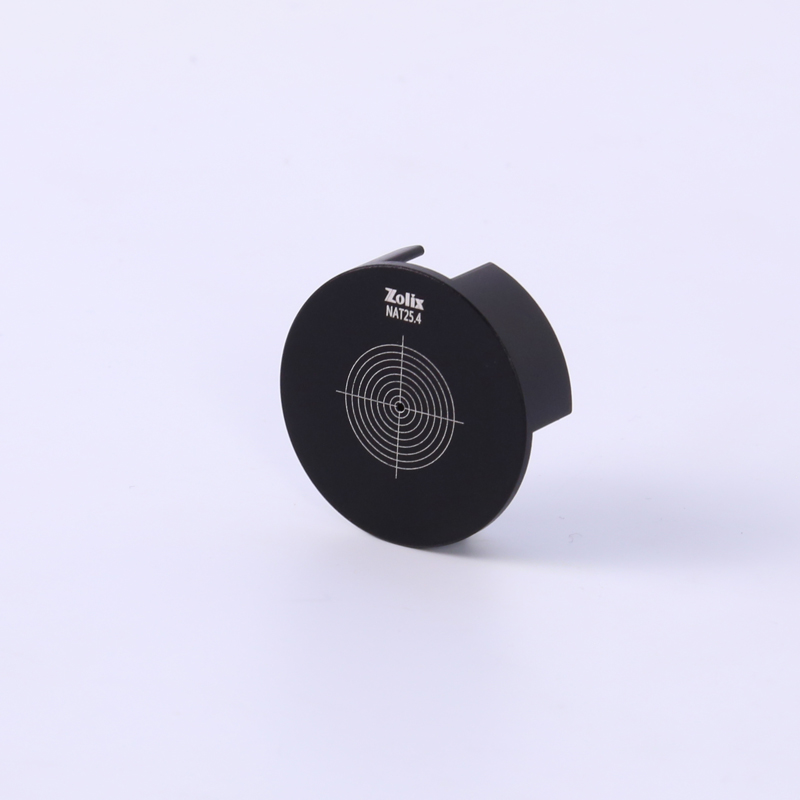

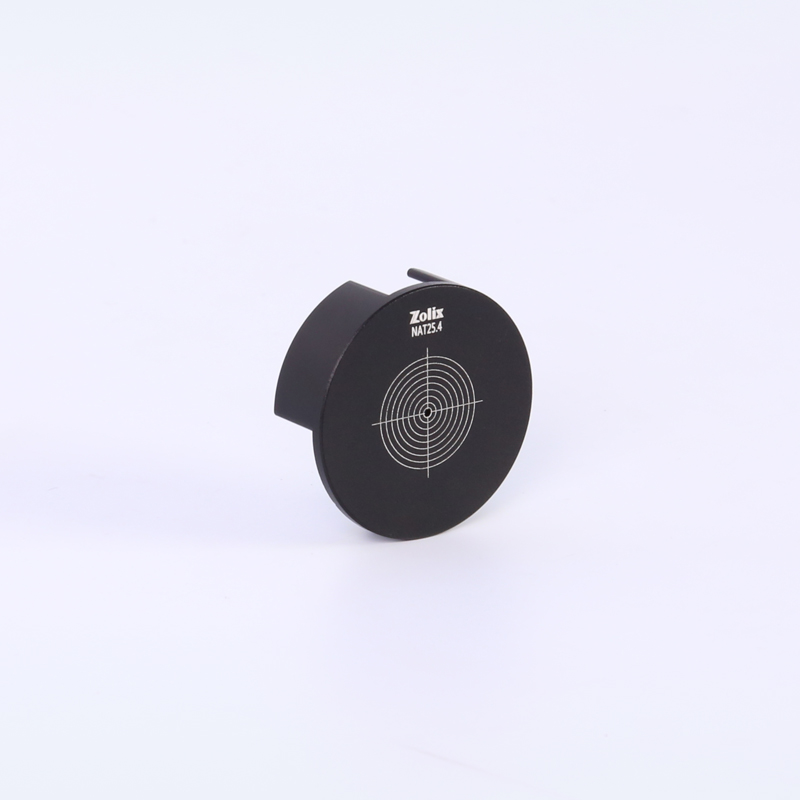

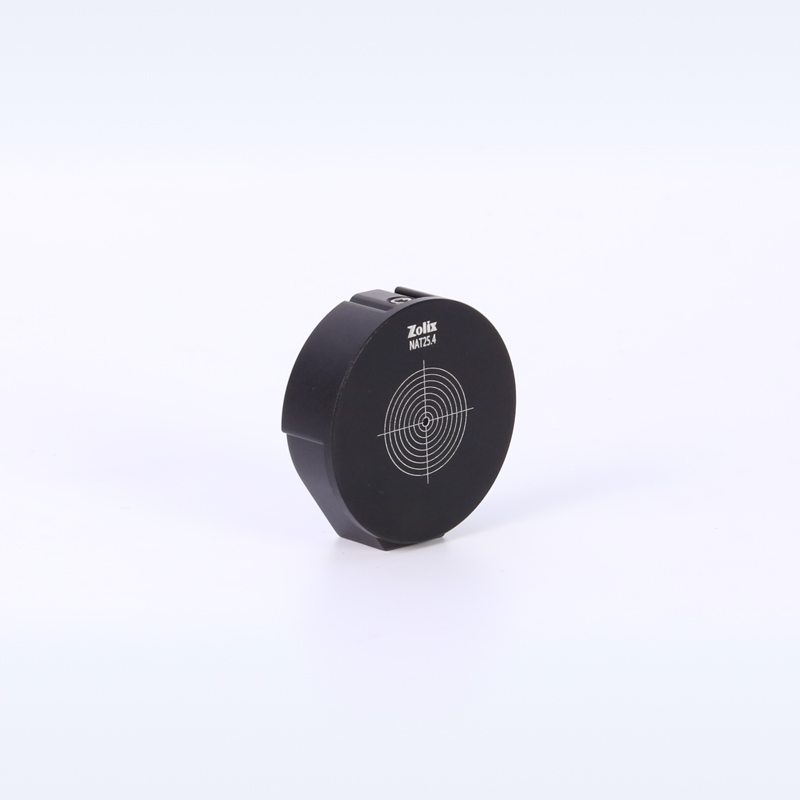

NAT series Alignment Disk
NAT series alignment disk help simplify the process of aligning an optical system.
Datasheet (PDF) ↗CAD Model (ZIP) ↗Specifications
| Model | NAT25.4 |
|---|---|
| Compatible Lens Mount | NLB25.4 |
| Out Ring Diameter A(mm) | Ø38 |
| Alignment Ring DiameterB(mm) | Ø33 |
| OpenSlot Width C(mm) | 9.5 |
| CenterHole Diameter D(mm) | Ø1 |
| Min.Reading Scale(mm) | 1 |
| Main Body Material and Treatment | Black anodized aluminium alloy |
| Overall Thickness T(mm) | 12 |
| Net Weight(g) | 8.5 |
Modelselectie
Waarom NAT25.4 specificeren?
NAT25.4 is een NAT series Alignment Disk-model. Belangrijke selectiegegevens: Model: NAT25.4; Compatible Lens Mount: NLB25.4; Out Ring Diameter A(mm): Ø38; Alignment Ring DiameterB(mm): Ø33.
Toepassingen
Overbruggen van schroefdraadstandaarden
Koppel metrische en imperiale hardware, en onderdelen van leveranciers die nooit voor elkaar zijn ontworpen.
Vastleggen van een referentie-as
Targets en irissen geven een herhaalbaar nulpunt om de rest van het pad tegen uit te lijnen.
Controleren van uitlijning
Verifieer bundelhoogte, centrering en richting zonder te verstoren wat al is ingesteld.
