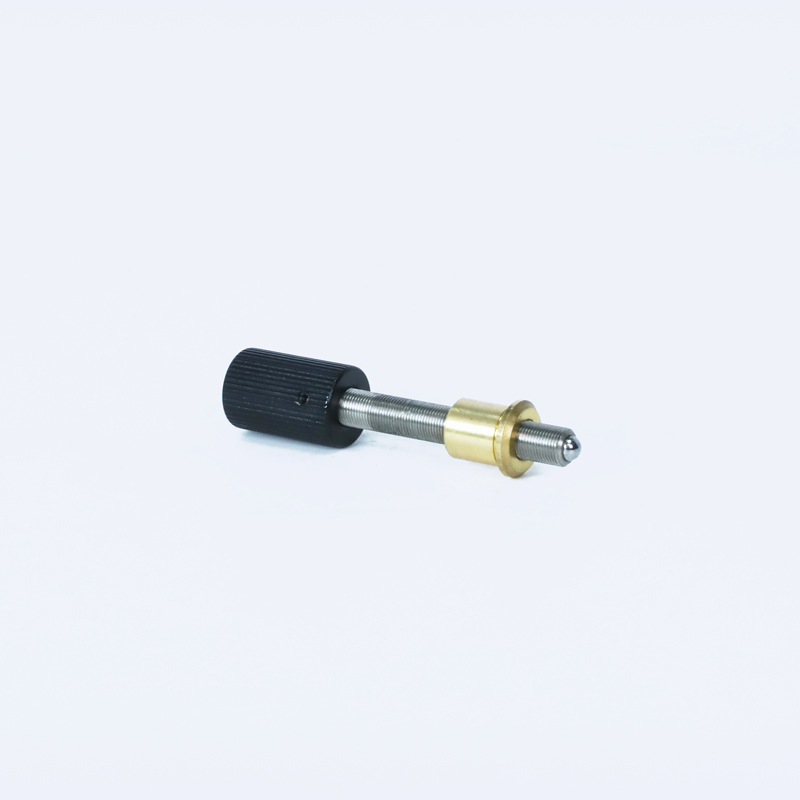

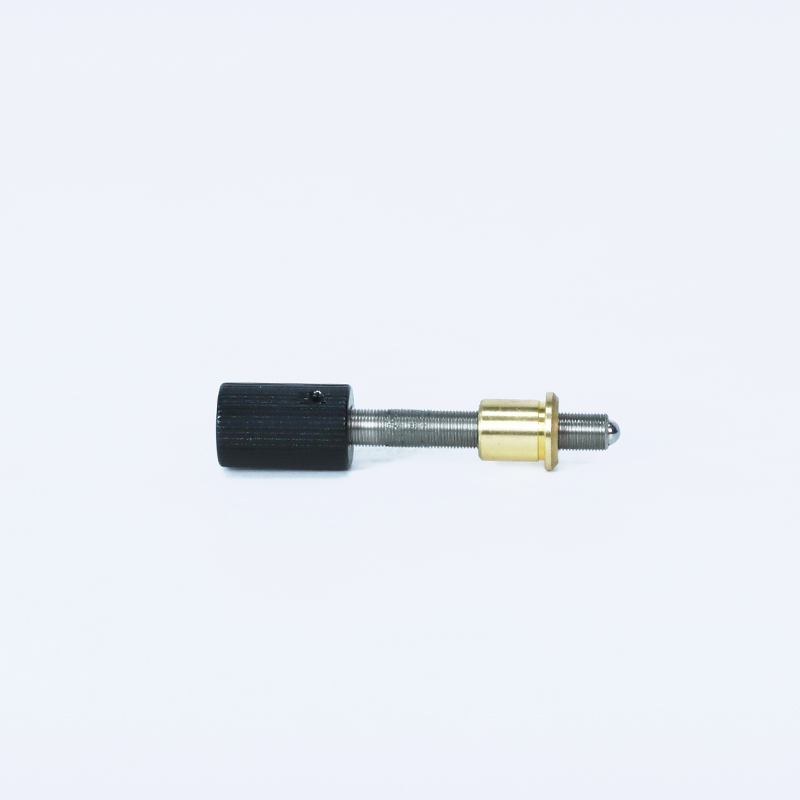

Adjustment Screws & Tools · ACFS series Adjustment Screw

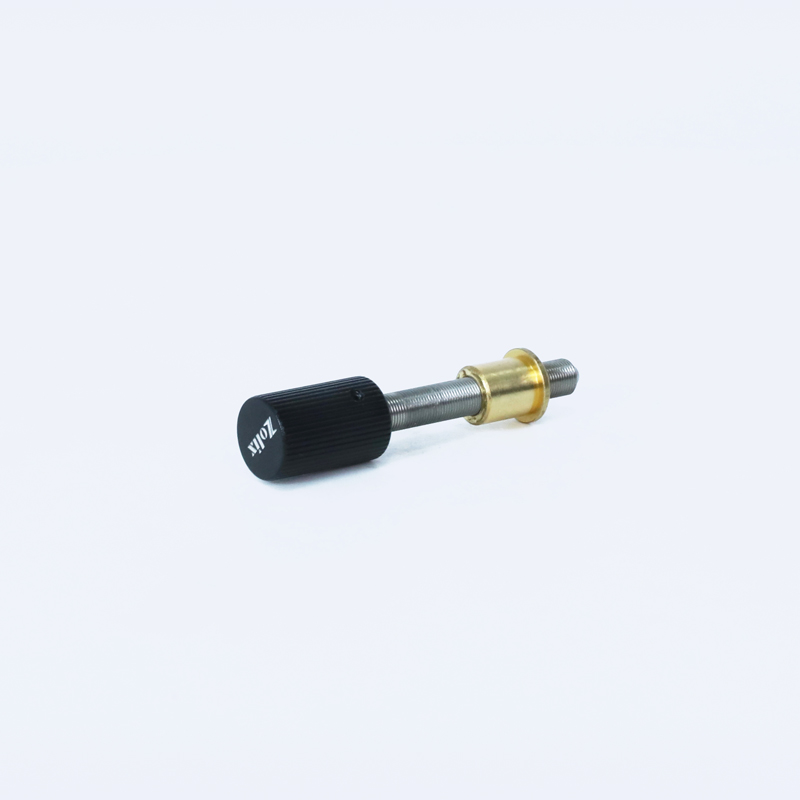

ACFS25-2
ACFS series Adjustment Screw
ACFS series adjustment screw is the cost effective mechenics to adjust the position without reading scales.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | ACFS25-2 |
|---|---|
| Translation Range(mm) | 25 |
| Adjustment Screw Thread | M6x0.5 |
| Screw Pitch(mm) | 0.5 |
| Mounting Diameter(mm) | Ø9.5 |
| Mounting Length(mm) | 10 |
| Overall Length A(mm) | 61 |
| Screw Rod Length B(mm) | 41 |
| Thumb Wheel Diameter(mm) | Ø13 |
Modelselectie
Waarom ACFS25-2 specificeren?
ACFS25-2 is een ACFS series Adjustment Screw-model. Belangrijke selectiegegevens: Model: ACFS25-2; Translation Range(mm): 25; Adjustment Screw Thread: M6x0.5; Screw Pitch(mm): 0.5.
Toepassingen
Fijne hoek- en lineaire instelling
Fijne spoed zet een comfortabele knopdraaiing om in enkele microns verplaatsing.
Upgraden van bestaande houders
Verhoog de resolutie van een houder die al in gebruik is door alleen de stellers te vervangen.
Vastzetten van een gevonden positie
Radiale borging houdt de instelling vast na uitlijning, ook bij hantering en thermische cycli.
