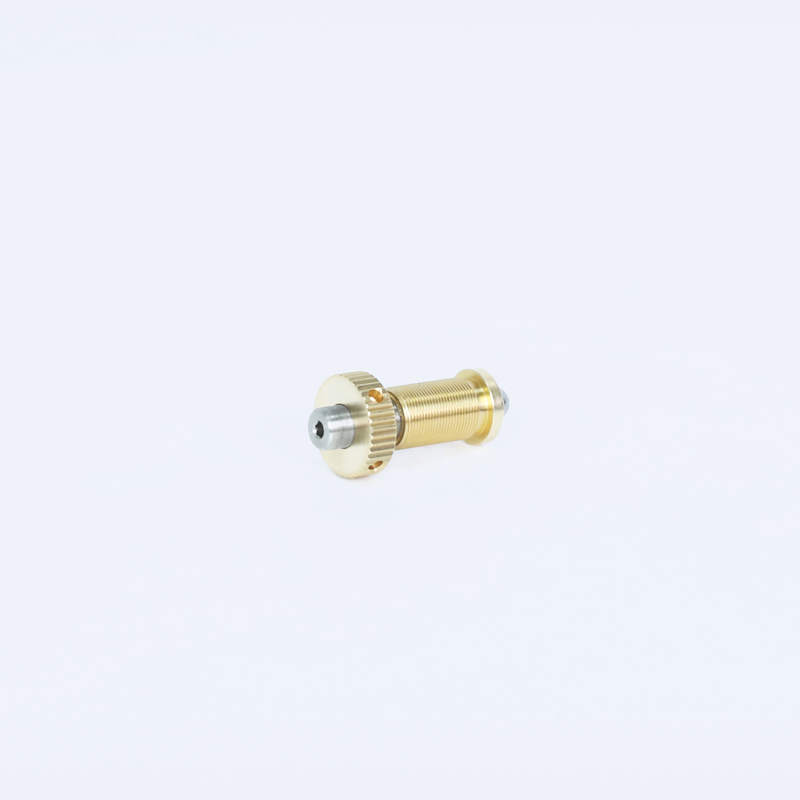

Adjustment Screws & Tools · NAFS Series Adjustment Screw
AUS25.4-3.0
NAFS Series Adjustment Screw
Description: NAFS is based on ACFS series thread, we adopt 0.1mm/0.2mm pitch in this products to reach ultimate precision adjustment.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | AUS25.4-3.0 |
|---|---|
| Translation Range(mm) | 8.5 |
| Adjustment Screw and Pitch | M6×0.2 |
| Mounting Size(mm) | M9×0.5 |
| Mounting Length(mm) | 14 |
| Overall Length(mm) | 32.5 |
| Thumb Wheel Diameter(mm) | / |
| Locking Direction | Axial locking |
Modelselectie
Waarom AUS25.4-3.0 specificeren?
AUS25.4-3.0 is een NAFS Series Adjustment Screw-model. Belangrijke selectiegegevens: Model: AUS25.4-3.0; Translation Range(mm): 8.5; Adjustment Screw and Pitch: M6×0.2; Mounting Size(mm): M9×0.5.
Toepassingen
Fijne hoek- en lineaire instelling
Fijne spoed zet een comfortabele knopdraaiing om in enkele microns verplaatsing.
Upgraden van bestaande houders
Verhoog de resolutie van een houder die al in gebruik is door alleen de stellers te vervangen.
Vastzetten van een gevonden positie
Radiale borging houdt de instelling vast na uitlijning, ook bij hantering en thermische cycli.
