Special Mounts · MAD-M22 series Adaptors for OMxA Kinematic Mount

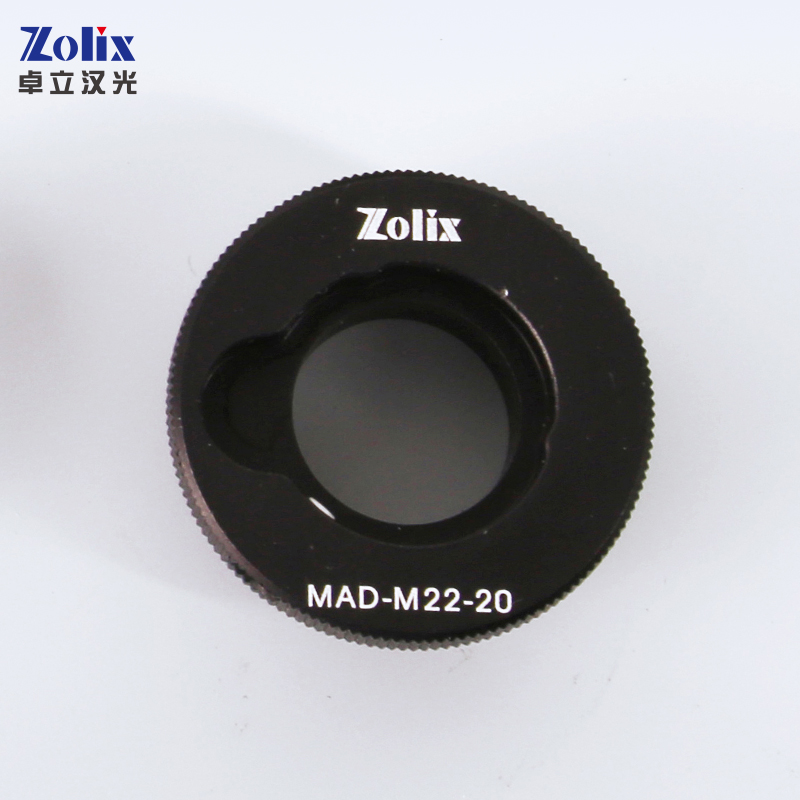

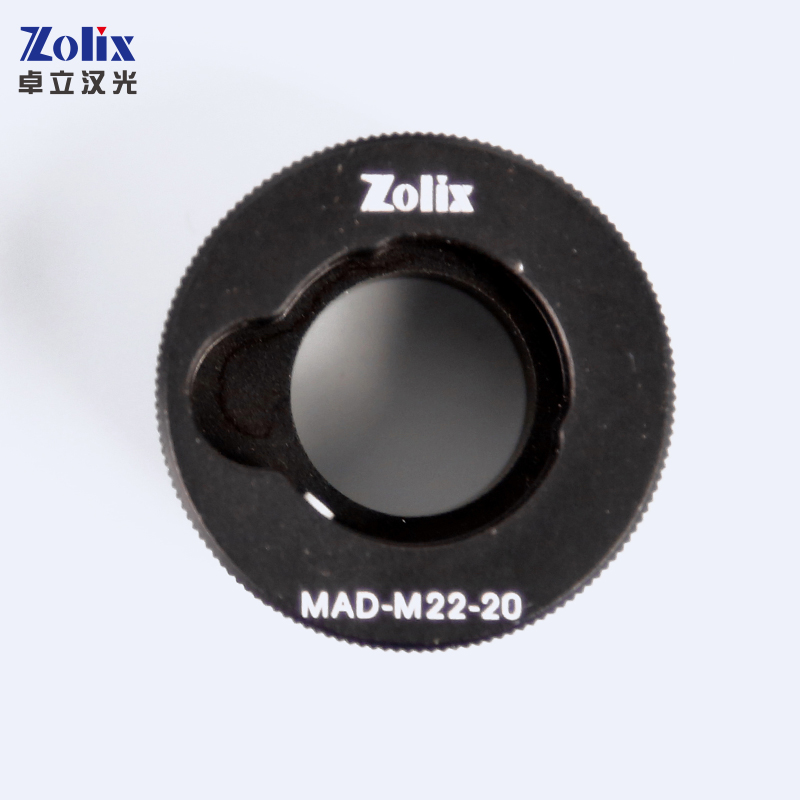

MAD-M22-20
MAD-M22 series Adaptors for OMxA Kinematic Mount
MAD is an adaptor for OMxA kinematic mount, connect different kinds of microscope objectives, laser beam expanders, C-mounts etc.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | MAD-M22-20 |
|---|---|
| Mount items | Ø20mm lens |
| Overall Thickness A(mm) | 16.5 |
| Front Plate Thinckness B(mm) | 8.5 |
| Optics Thickness C(mm) | Ø20 |
| Overall Diameter D(mm) | Ø36 |
| Clear Aperture d(mm) | Ø17 |
| Interface Size(mm) | M22 X 0.75 |
Modelselectie
Waarom MAD-M22-20 specificeren?
MAD-M22-20 is een MAD-M22 series Adaptors for OMxA Kinematic Mount-model. Belangrijke selectiegegevens: Model: MAD-M22-20; Mount items: Ø20mm lens; Overall Thickness A(mm): 16.5; Front Plate Thinckness B(mm): 8.5.
Toepassingen
Niet-standaard optiekgeometrie
Houd componenten vast die niet in een ronde houder passen — wiggen, samenstellingen en maatwerksubstraten.
Beperkte montageposities
Bereik optiek op plaatsen waar een standaard post met houder fysiek niet past.
Toepassingsspecifieke fixatie
Doelgerichte klemming voor een component met ongebruikelijke hanteringseisen.
