Special Mounts · MAD-M22 series Adaptors for OMxA Kinematic Mount

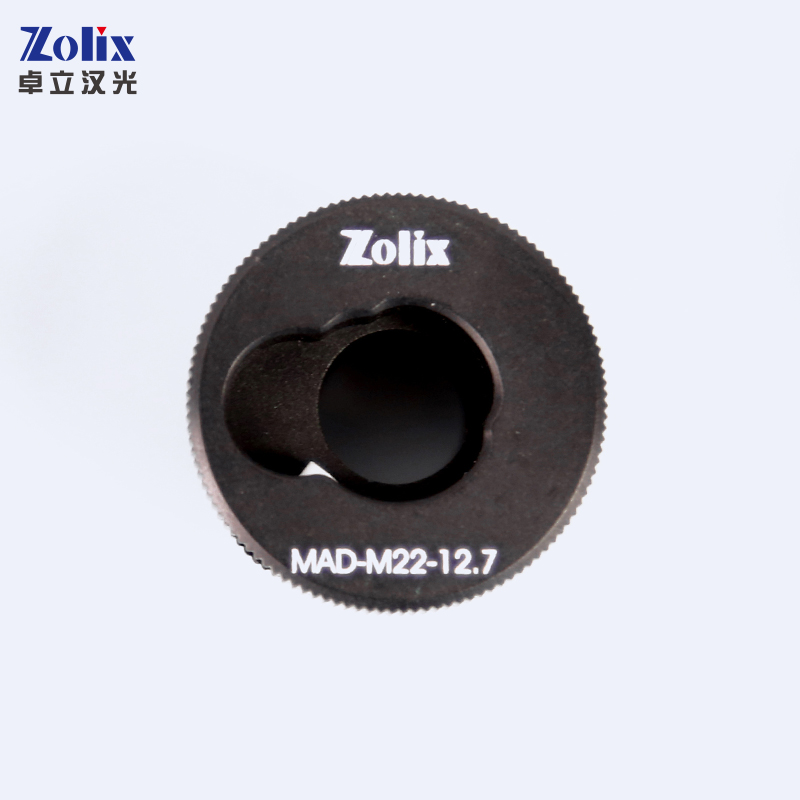

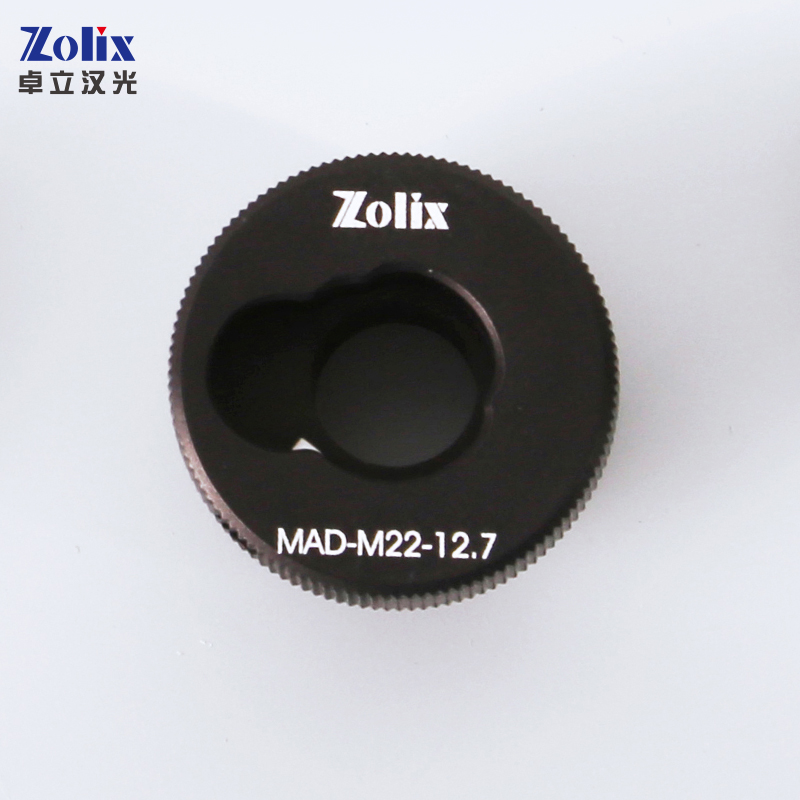

MAD-M22-12.7
MAD-M22 series Adaptors for OMxA Kinematic Mount
MAD is an adaptor for OMxA kinematic mount, connect different kinds of microscope objectives, laser beam expanders, C-mounts etc.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | MAD-M22-12.7 |
|---|---|
| Mount items | Ø12.7mm lens (12.5mm Unicersial) |
| Overall Thickness A(mm) | 16.5 |
| Front Plate Thinckness B(mm) | 8.5 |
| Optics Thickness C(mm) | Ø12.5/Ø12.7 |
| Overall Diameter D(mm) | Ø30 |
| Clear Aperture d(mm) | Ø11 |
| Interface Size(mm) | M22 X 0.75 |
Modelselectie
Waarom MAD-M22-12.7 specificeren?
MAD-M22-12.7 is een MAD-M22 series Adaptors for OMxA Kinematic Mount-model. Belangrijke selectiegegevens: Model: MAD-M22-12.7; Mount items: Ø12.7mm lens (12.5mm Unicersial); Overall Thickness A(mm): 16.5; Front Plate Thinckness B(mm): 8.5.
Toepassingen
Niet-standaard optiekgeometrie
Houd componenten vast die niet in een ronde houder passen — wiggen, samenstellingen en maatwerksubstraten.
Beperkte montageposities
Bereik optiek op plaatsen waar een standaard post met houder fysiek niet past.
Toepassingsspecifieke fixatie
Doelgerichte klemming voor een component met ongebruikelijke hanteringseisen.
