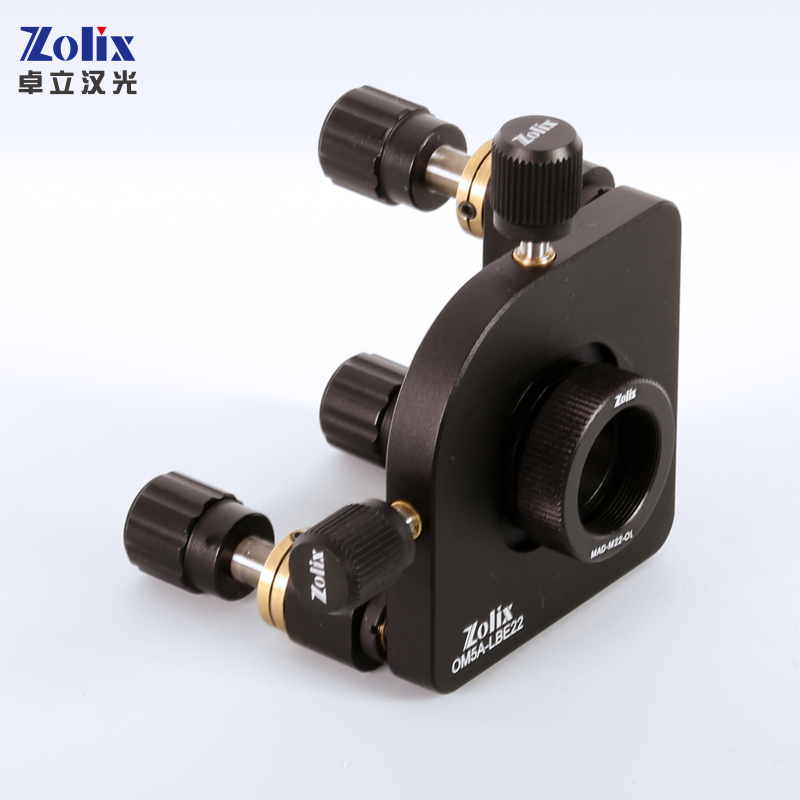

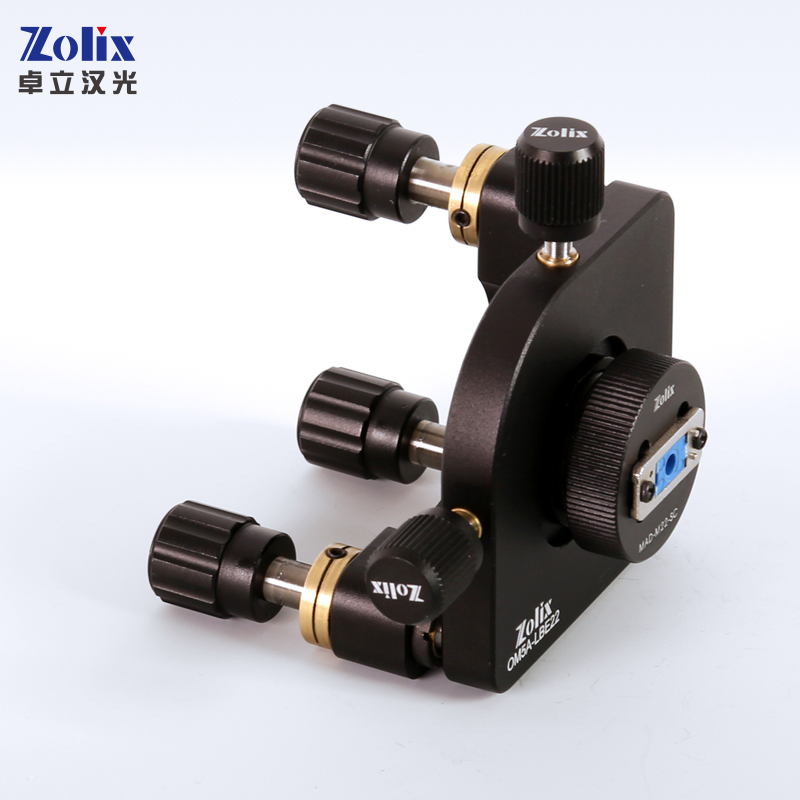

OM5A-LBE22
OMxA Multi-Axis Kinematic Mount

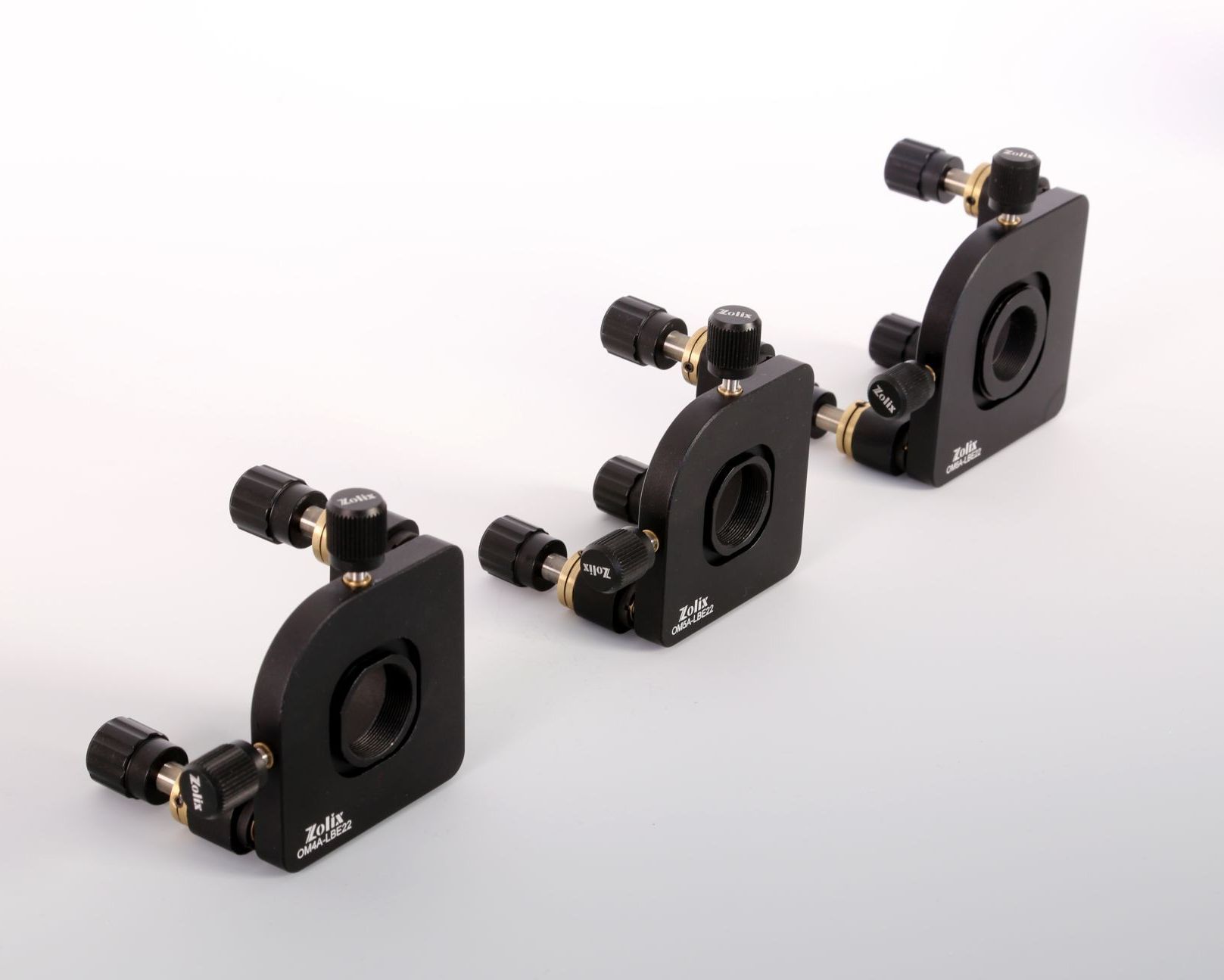

The OMxA kinematic mount adds more tuning capabilities, which up to 6 axes adjustments.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | OM5A-LBE22 |
|---|---|
| Number of Tuning Axis | 5D |
| Tilt tuning Range( ° ) | ±3 |
| Tip tuning Range( ° ) | ±3 |
| Rotaiton tuning Range( ° ) | / |
| X-axis tuning Range(mm) | ±2 |
| Y-axis tuning Range(mm) | ±2 |
| Z-axis tuning Range(mm) | 6 |
| Optic Center Height (mm) | 31 |
| Tilt Resolution: angular adjustment per revolution( ° ) | ≈0.31 |
| Tip Resolution: angular adjustment per revolution( ° ) | ≈0.31 |
| Main Body Material and Treatment | Black anodized aluminium alloy |
| Fixed Plate Thickness(mm) | 16 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M6, Ø8 counter bore |
| Net Weightl(g) | 245 |
Modelselectie
Waarom OM5A-LBE22 specificeren?
OM5A-LBE22 is een OMxA Multi-Axis Kinematic Mount-model. Belangrijke selectiegegevens: Model: OM5A-LBE22; Number of Tuning Axis: 5D; Tilt tuning Range( ° ): ±3; Tip tuning Range( ° ): ±3.
Toepassingen
Niet-standaard optiekgeometrie
Houd componenten vast die niet in een ronde houder passen — wiggen, samenstellingen en maatwerksubstraten.
Beperkte montageposities
Bereik optiek op plaatsen waar een standaard post met houder fysiek niet past.
Toepassingsspecifieke fixatie
Doelgerichte klemming voor een component met ongebruikelijke hanteringseisen.
