Special Mounts · OMHS series Special Kinematic Mount

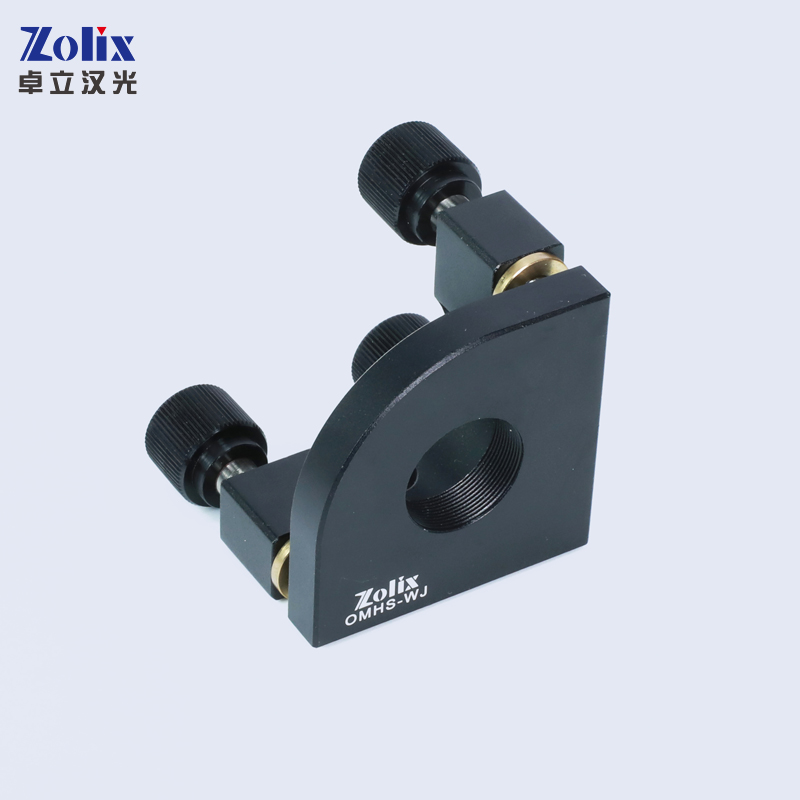

OMHS-WJ

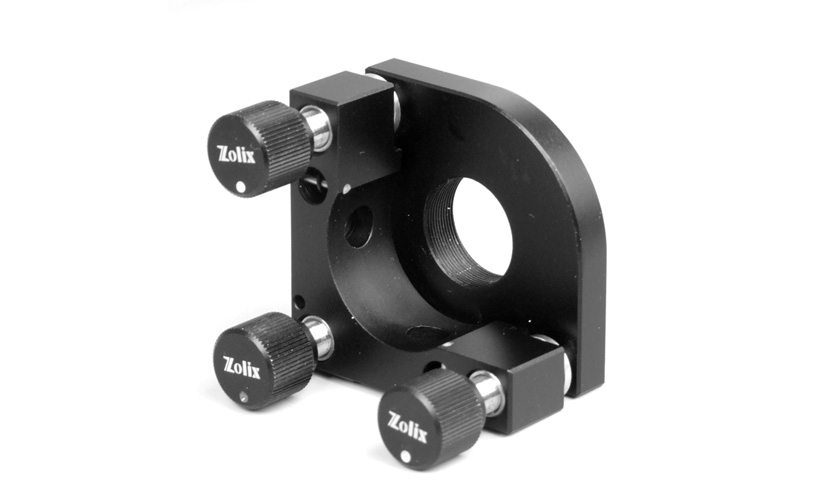

OMHS series Special Kinematic Mount
OMHS Series Special Kinematic Mounts are based on the OMHS structure, it is specifically designed for mounting with a laser beam expander, microscope objective, and C-mount lens.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | OMHS-WJ |
|---|---|
| Number of Tuning Axis | 3D |
| Interface size A | 4/5″-1/36 |
| Tilt Adjust Range( ° ) | ±3 |
| Tip Adjust Range( ° ) | ±3 |
| Translation Range (mm) | MAX6 |
| Tilt Resolution: angular adjustment per revolution( ° ) | ≈0.39 |
| Tip Resolution: angular adjustment per revolution( ° ) | ≈0.39 |
| Main Body Material and Treatment | Black anodized aluminium alloy |
| Optic Center Height (mm) | 25 |
| Fixed Plate Thickness(mm) | 18 |
| Number of Pulling Spring | 2 |
| Mounting Hole | M6, counter boreØ8 |
| Net Weightl(g) | 85 |
Modelselectie
Waarom OMHS-WJ specificeren?
OMHS-WJ is een OMHS series Special Kinematic Mount-model. Belangrijke selectiegegevens: Model: OMHS-WJ; Number of Tuning Axis: 3D; Interface size A: 4/5″-1/36; Tilt Adjust Range( ° ): ±3.
Toepassingen
Niet-standaard optiekgeometrie
Houd componenten vast die niet in een ronde houder passen — wiggen, samenstellingen en maatwerksubstraten.
Beperkte montageposities
Bereik optiek op plaatsen waar een standaard post met houder fysiek niet past.
Toepassingsspecifieke fixatie
Doelgerichte klemming voor een component met ongebruikelijke hanteringseisen.
