Special Mounts · NMHS series Kinematic Mirror Mount

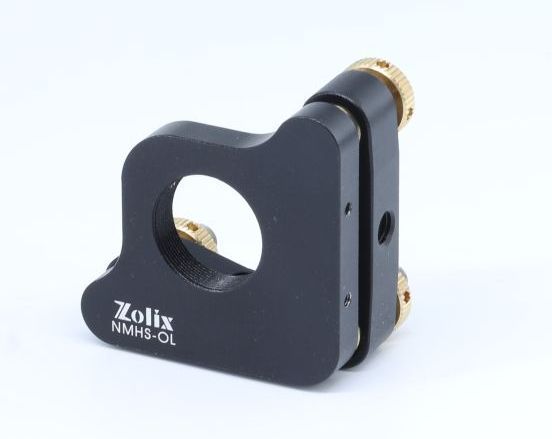

NMHS-OL
NMHS series Kinematic Mirror Mount

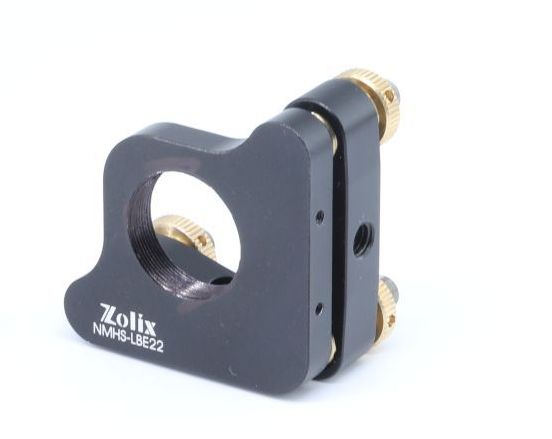

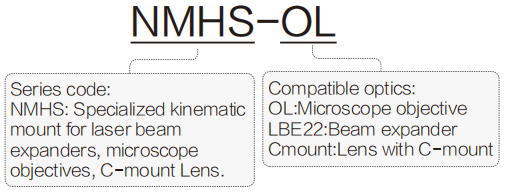

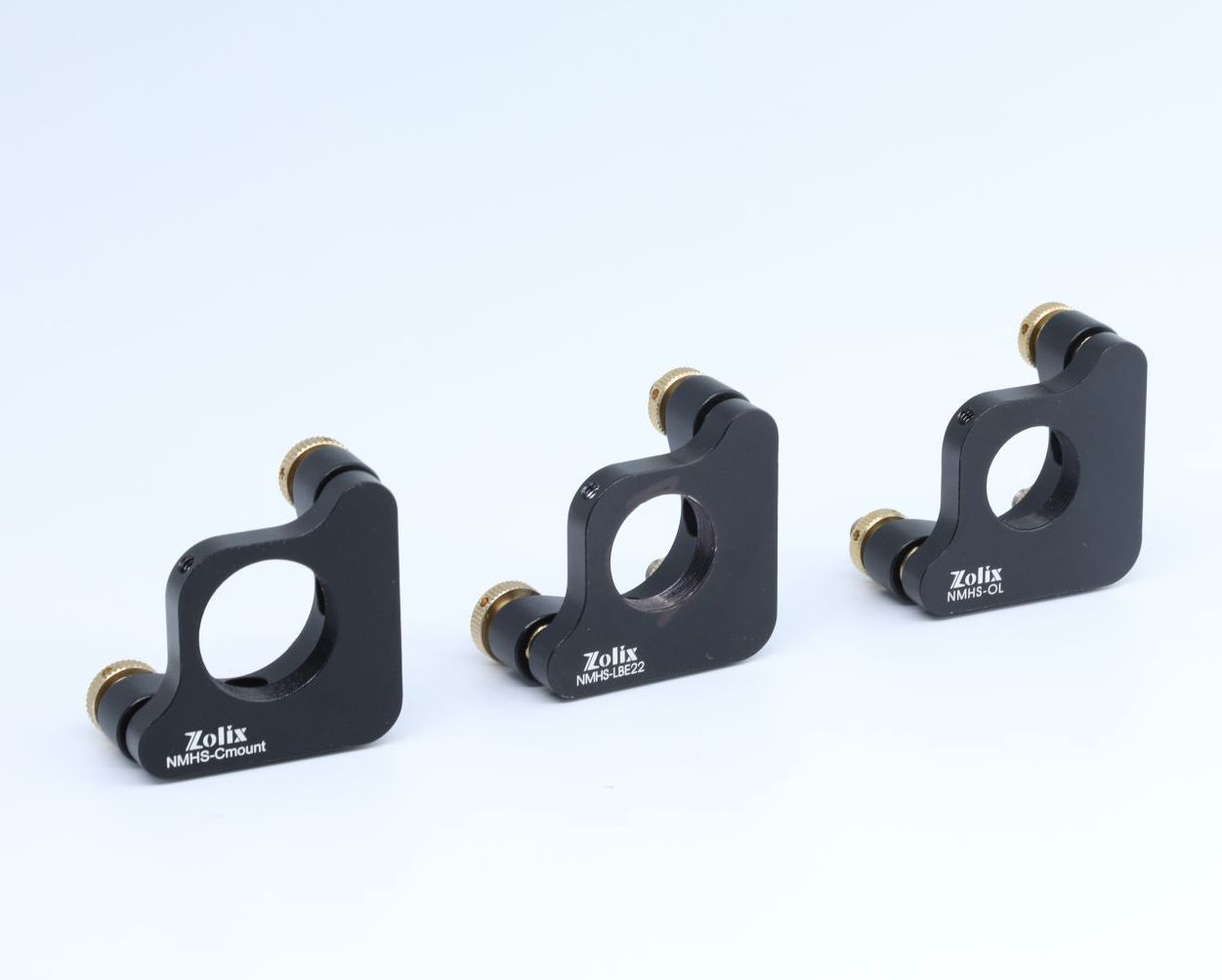

NMHS-xx is designed based on the NMHS motion bracket and is especially suitable for special optical components with following thread types: M22×0.75, 4/5″-1/36, 1″-1/32
Datasheet (PDF) ↗Specifications
| Model | NMHS-OL |
|---|---|
| Mounting Hole Type | 4/5″-1/36 |
| Angular Range(°) | ±3 |
| Travel Range(Z axis)(mm) | MAX6 |
| Optical Axis Height(mm) | 25 |
| Overall Height(mm) | 50 |
| Resolution: angular adjustment per revolution(°) | ≈0.33 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Thickness of The Fixed Plate(mm) | 10.5 |
| Number of Pulling Spring | 4 |
| With Locking Mechanics | Yes |
| Mounting Hole | M6, counter boreØ8 |
| Net Weightl(g) | 85 |
| Model | NMHS-OL |
| Mounting Hole Type | 4/5″-1/36 |
| Angular Range(°) | ±3 |
Modelselectie
Waarom NMHS-OL specificeren?
NMHS-OL is een NMHS series Kinematic Mirror Mount-model. Belangrijke selectiegegevens: Model: NMHS-OL; Mounting Hole Type: 4/5″-1/36; Angular Range(°): ±3; Travel Range(Z axis)(mm): MAX6.
Toepassingen
Niet-standaard optiekgeometrie
Houd componenten vast die niet in een ronde houder passen — wiggen, samenstellingen en maatwerksubstraten.
Beperkte montageposities
Bereik optiek op plaatsen waar een standaard post met houder fysiek niet past.
Toepassingsspecifieke fixatie
Doelgerichte klemming voor een component met ongebruikelijke hanteringseisen.
