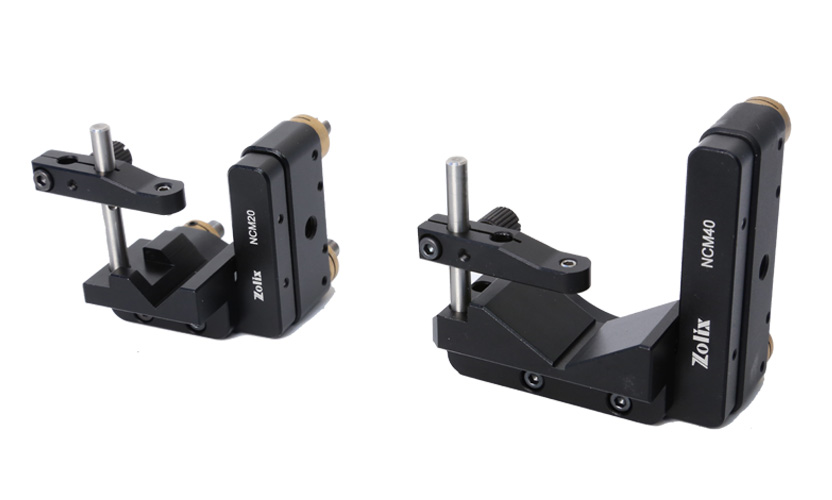

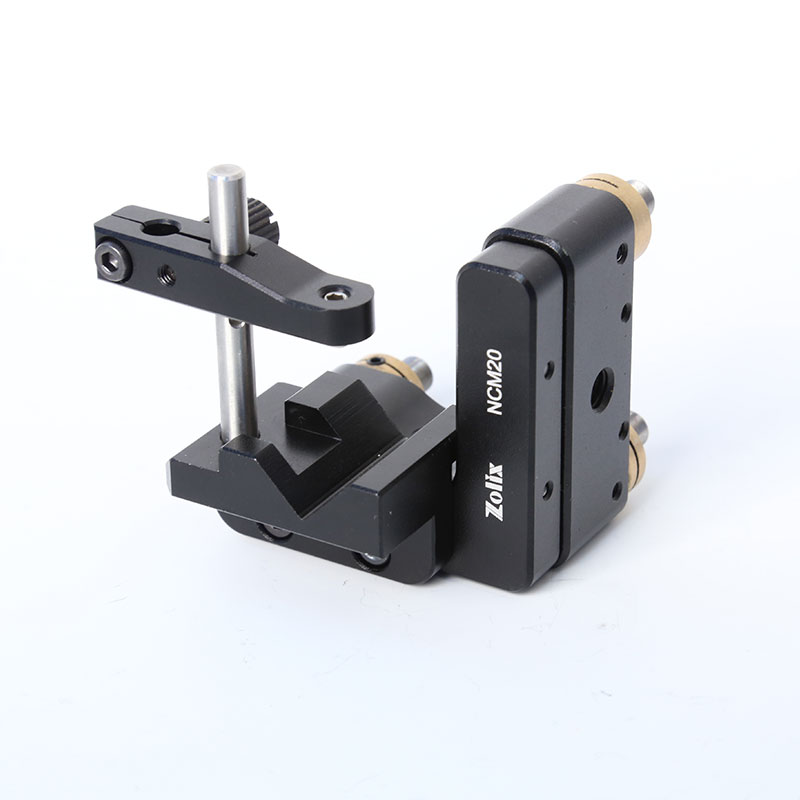

NCM20
NCM series V Clamp Kinematic Mount
High-quality materials: The main body is made of high-quality aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ6~φ20 |
|---|---|
| Adjustment Angle Range (°) | ±3 |
| Front Plate Translation (mm) | MAX6 |
| Resolution: angular adjustment per revolution(°) | ≈0.32 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Overall Height(mm) | 57.5 |
| Fixed Plate Thickness(mm) | 18 |
| V Groove Width(mm) | 15 |
| Number of Pulling Spring | 4 |
| Locking Mechanics | Yes |
| Mounting Hole | M6，sink holeφ8 |
| Net Weight (g) | 170 |
Modelselectie
Waarom NCM20 specificeren?
NCM20 is een NCM series V Clamp Kinematic Mount-model. Belangrijke selectiegegevens: Optic Size (mm): φ6~φ20; Adjustment Angle Range (°): ±3; Front Plate Translation (mm): MAX6; Resolution: angular adjustment per revolution(°): ≈0.32.
Toepassingen
Uitlijning van prisma’s en bundeldelers
Oriënteer een prisma om de assen die tellen voor afbuiging, dispersie en polarisatie.
Klokken van cilindrische optiek
Stel de rotatieoriëntatie van een cilinderlens in zodat de sterkte-as ligt waar bedoeld.
Bundelvouwgeometrie
Houd een vouwprisma stabiel waar een spiegelpaar extra uitlijnvrijheid zou introduceren.
