Prism/Cylinder Kinematic Mount · NPM series Prism Kinematic Mount

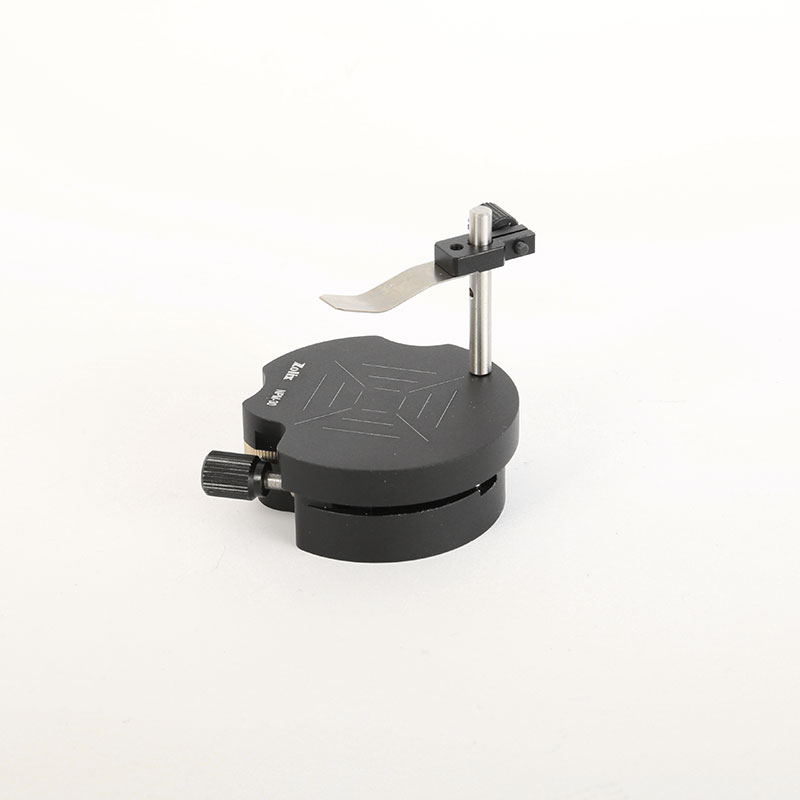

NPM-30

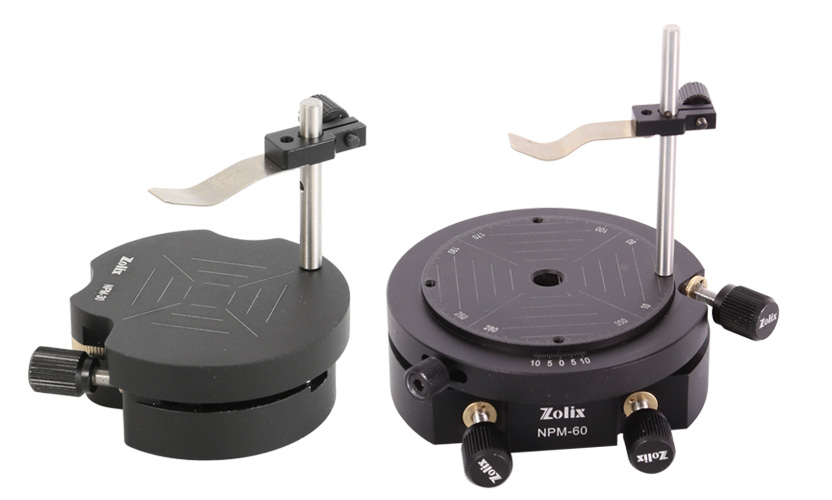

NPM series Prism Kinematic Mount
High sensitivity: 3pcs 0.2mm pitch fine screw. High-quality materials: premium aluminium alloy, and the surface treated by black anodic oxidation to prevent stray light.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Max Load Height(mm) | 30 |
|---|---|
| Plate Form Sizemm) | φ62 |
| Adjustment Angle Range Tilt(°) | ±3 |
| Adjustment Angle Range Tilt(°) | ±3 |
| Adjustment Angle Range Rotation(°) | ±5 |
| Max Load Height(mm) | MAX30 |
| Tilt Resolution(°) | ≈0.76 |
| Tilt Resolution(°) | ≈0.76 |
| Rotation Resolution(°) | ≈0.82 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Overall Height(mm) | 65 |
| Mounting Hole | M6 |
| Net Weight (g) | 180 |
Modelselectie
Waarom NPM-30 specificeren?
NPM-30 is een NPM series Prism Kinematic Mount-model. Belangrijke selectiegegevens: Max Load Height(mm): 30; Plate Form Sizemm): φ62; Adjustment Angle Range Tilt(°): ±3; Adjustment Angle Range Tilt(°): ±3.
Toepassingen
Uitlijning van prisma’s en bundeldelers
Oriënteer een prisma om de assen die tellen voor afbuiging, dispersie en polarisatie.
Klokken van cilindrische optiek
Stel de rotatieoriëntatie van een cilinderlens in zodat de sterkte-as ligt waar bedoeld.
Bundelvouwgeometrie
Houd een vouwprisma stabiel waar een spiegelpaar extra uitlijnvrijheid zou introduceren.
