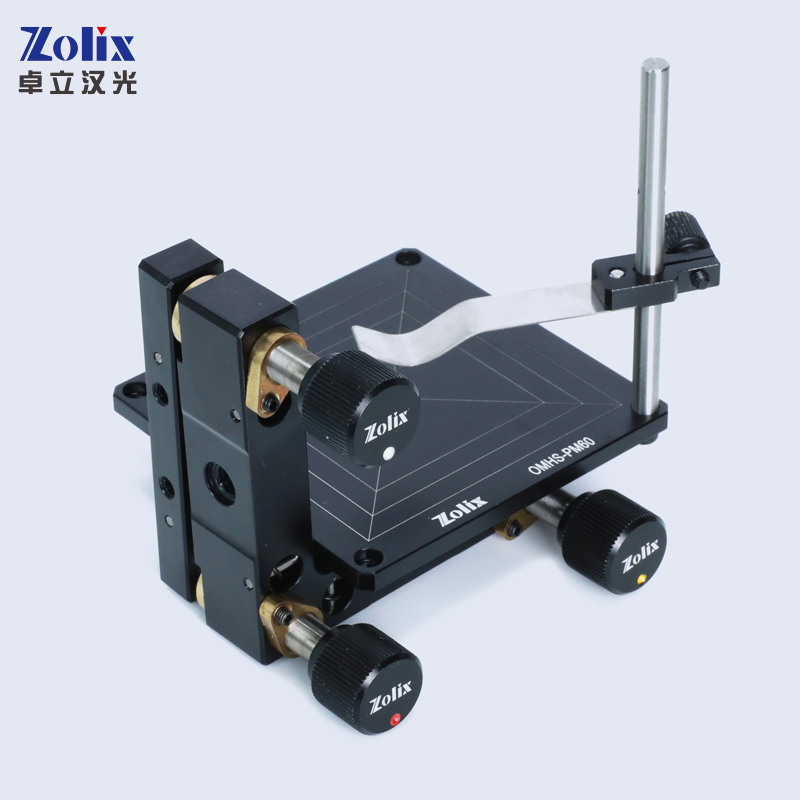

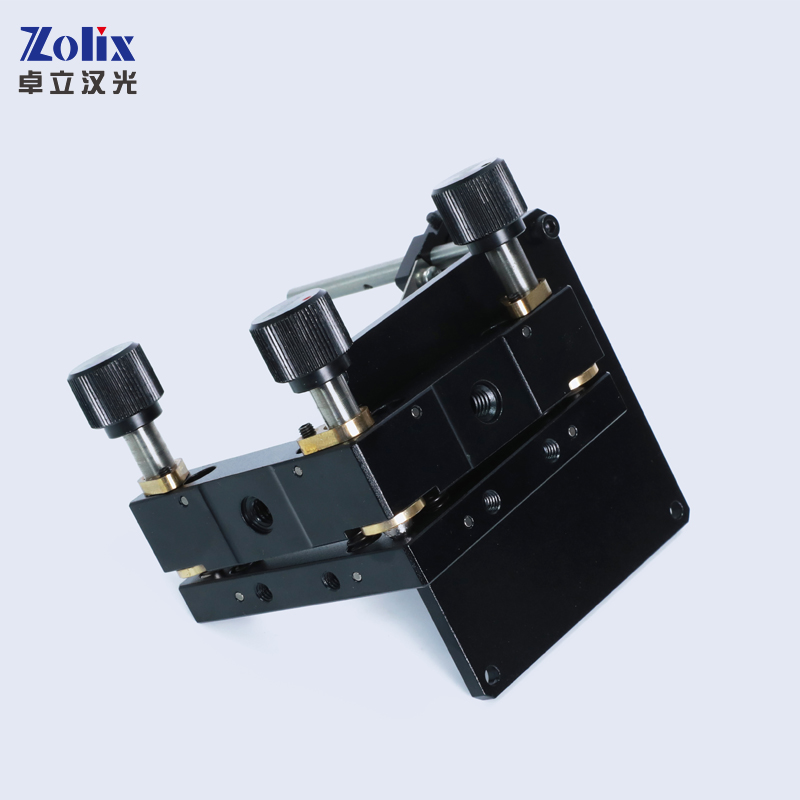

Prism/Cylinder Kinematic Mount · OMHS-PM series Prism Kinematic Mount
OMHS-PM60
OMHS-PM series Prism Kinematic Mount
High sensitivity: 3pcs 0.2mm pitch fine screw. High-quality materials: premium aluminium alloy, and the surface is treated by black anodic oxidation to prevent stray light.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Max Load height (mm) | 60 |
|---|---|
| Plate Form Size(mm) | 74×74 |
| Adjustment Angle Range (°) | ±3 |
| Front Plate Translation (mm) | MAX6 |
| Resolution: angular adjustment per revolution(°) | ≈0.25 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Overall Height(mm) | 92.5 |
| Fixed Plate Thickness(mm) | 18 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M6,φ8 sink hole |
| Net Weight (g) | 240 |
Modelselectie
Waarom OMHS-PM60 specificeren?
OMHS-PM60 is een OMHS-PM series Prism Kinematic Mount-model. Belangrijke selectiegegevens: Max Load height (mm): 60; Plate Form Size(mm): 74×74; Adjustment Angle Range (°): ±3; Front Plate Translation (mm): MAX6.
Toepassingen
Uitlijning van prisma’s en bundeldelers
Oriënteer een prisma om de assen die tellen voor afbuiging, dispersie en polarisatie.
Klokken van cilindrische optiek
Stel de rotatieoriëntatie van een cilinderlens in zodat de sterkte-as ligt waar bedoeld.
Bundelvouwgeometrie
Houd een vouwprisma stabiel waar een spiegelpaar extra uitlijnvrijheid zou introduceren.
