Prism/Cylinder Kinematic Mount · NPMV Series Prism Kinematic Mounts

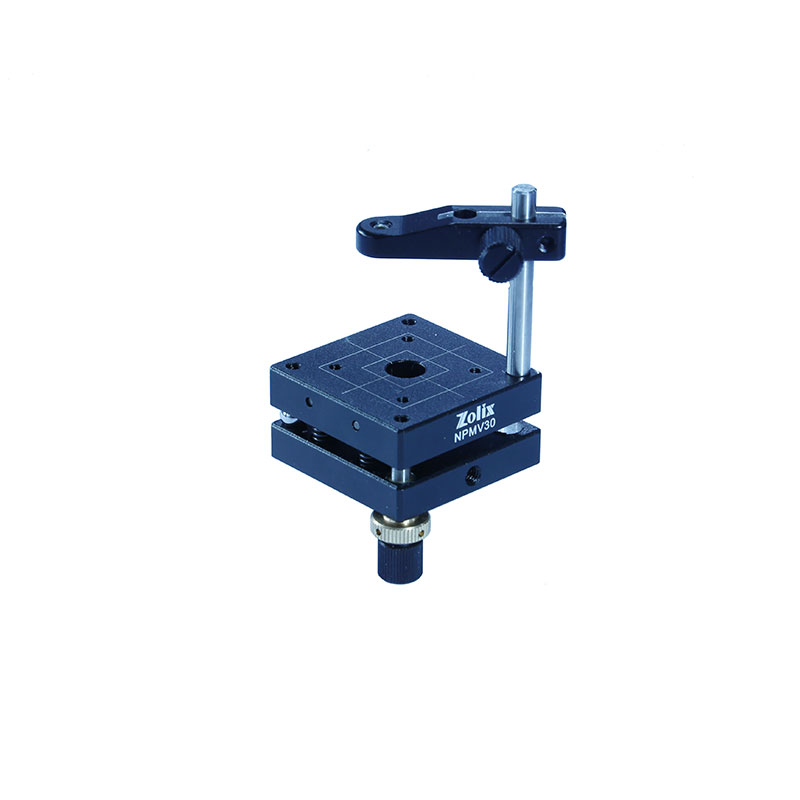

NPMV30
NPMV Series Prism Kinematic Mounts
Material appearance: the main body material is high quality aluminum alloy, the surface of the black anodized treatment, effectively prevent stray light.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Maximum Mounting Height(mm) | 30 |
|---|---|
| Tabletop dimension(mm) | 40x40 |
| Angular Range(°) | 士3 |
| Resolution: angular adjustment per revolution(°) | ≈0.36 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Number of Pulling Spring | 4 |
| With Locking Mechanics | Yes |
| Mounting Hole | M6 , counter boreφ8 |
| Net Weight(g) | 105 |

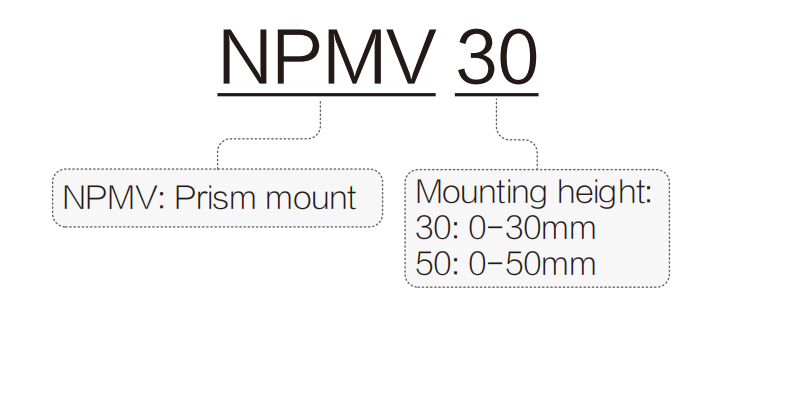

Modelselectie
Waarom NPMV30 specificeren?
NPMV30 is een NPMV Series Prism Kinematic Mounts-model. Belangrijke selectiegegevens: Maximum Mounting Height(mm): 30; Tabletop dimension(mm): 40x40; Angular Range(°): 士3; Resolution: angular adjustment per revolution(°): ≈0.36.
Toepassingen
Uitlijning van prisma’s en bundeldelers
Oriënteer een prisma om de assen die tellen voor afbuiging, dispersie en polarisatie.
Klokken van cilindrische optiek
Stel de rotatieoriëntatie van een cilinderlens in zodat de sterkte-as ligt waar bedoeld.
Bundelvouwgeometrie
Houd een vouwprisma stabiel waar een spiegelpaar extra uitlijnvrijheid zou introduceren.
