Polarizer Mounts · NMPO series Kinematic Mount for Polarization Components

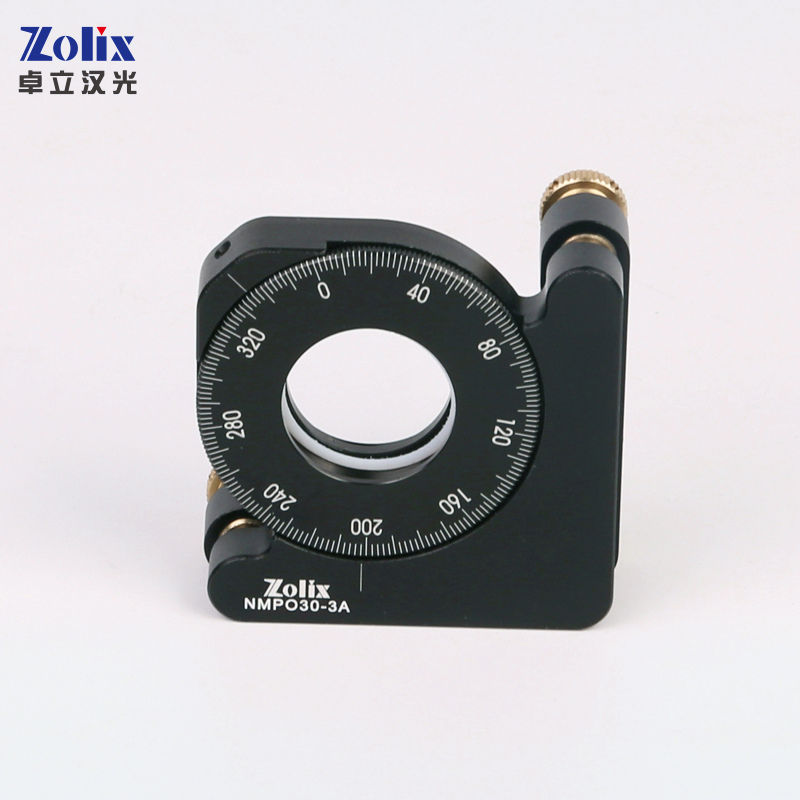

NMPO30-3A

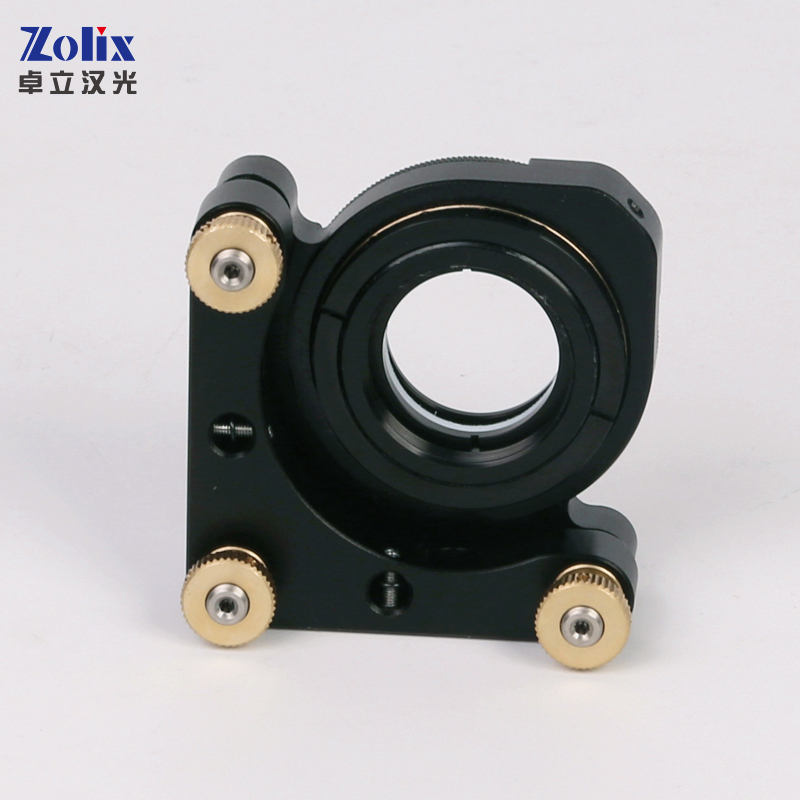

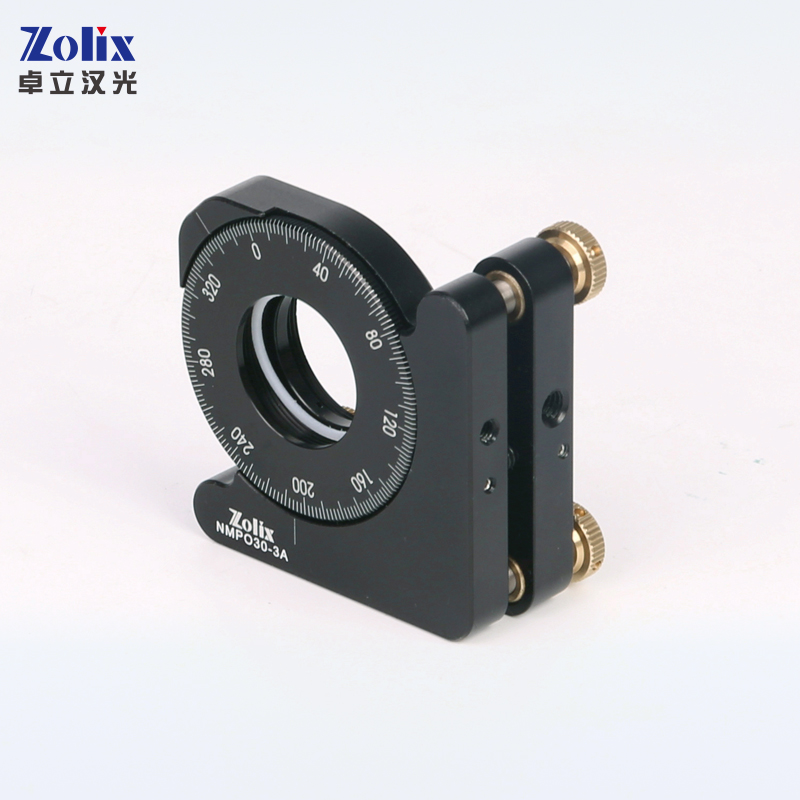

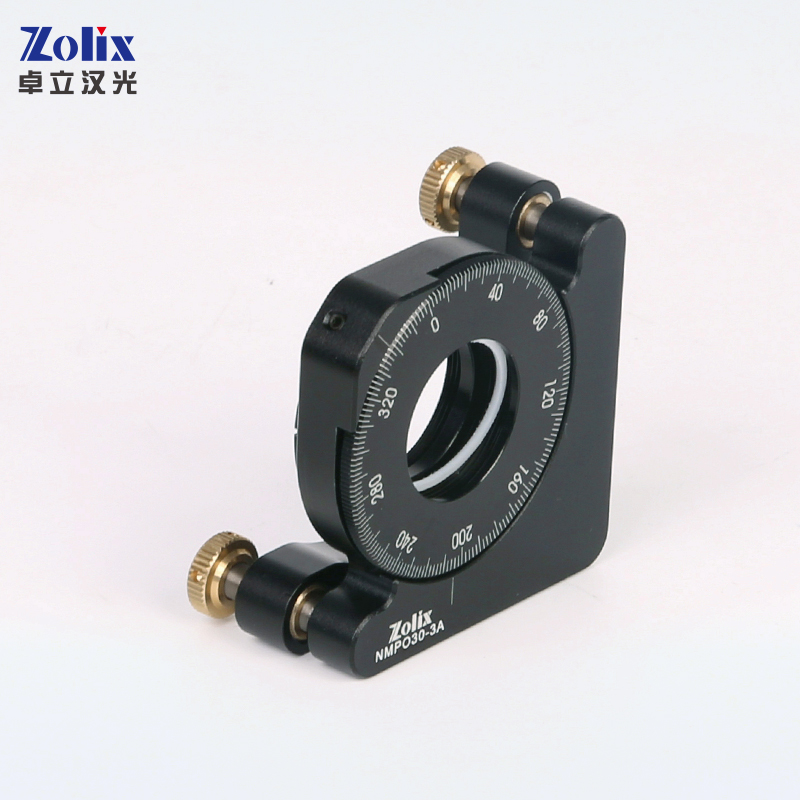

NMPO series Kinematic Mount for Polarization Components
High quality aluminum alloy, black anodized surface treatment, effectively prevent stray light.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ30 |
|---|---|
| Optic Edge Thickness(mm) | 2~8 |
| Clear Aperture A(mm) | φ27 |
| Optical Axis Height C(mm) | 40 |
| Overall Height D(mm) | 67 |
| θZAngular Range(°) | 360 |
| θx, θYAngular Range( ° ) | 士3 |
| Resolution: angular adjustment per revolution(。) | ≈0.22 |
| Minimum reading scale(°) | 2 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Mounting Hole | M6, counter boreφ8 |
| Net Weight(g) | 205 |
Modelselectie
Waarom NMPO30-3A specificeren?
NMPO30-3A is een NMPO series Kinematic Mount for Polarization Components-model. Belangrijke selectiegegevens: Optic Size(mm): φ30; Optic Edge Thickness(mm): 2~8; Clear Aperture A(mm): φ27; Optical Axis Height C(mm): 40.
Toepassingen
Instellen van polarisatietoestand
Roteer een polarisator of golfplaat naar een gekalibreerde hoek en houd die vast.
Polarisatie-opgeloste metingen
Doorloop oriëntatiereeksen voor anisotropie-, dubbelbrekings- en ellipsometriewerk.
Continue vermogensregeling
Een roterend polarisatorpaar verzwakt een bundel zonder spectrum of richting te wijzigen.
