Lens Mount · OMLH-Z series Optical Mount for Cylindrical Lens
OMLH-Z10
OMLH-Z series Optical Mount for Cylindrical Lens

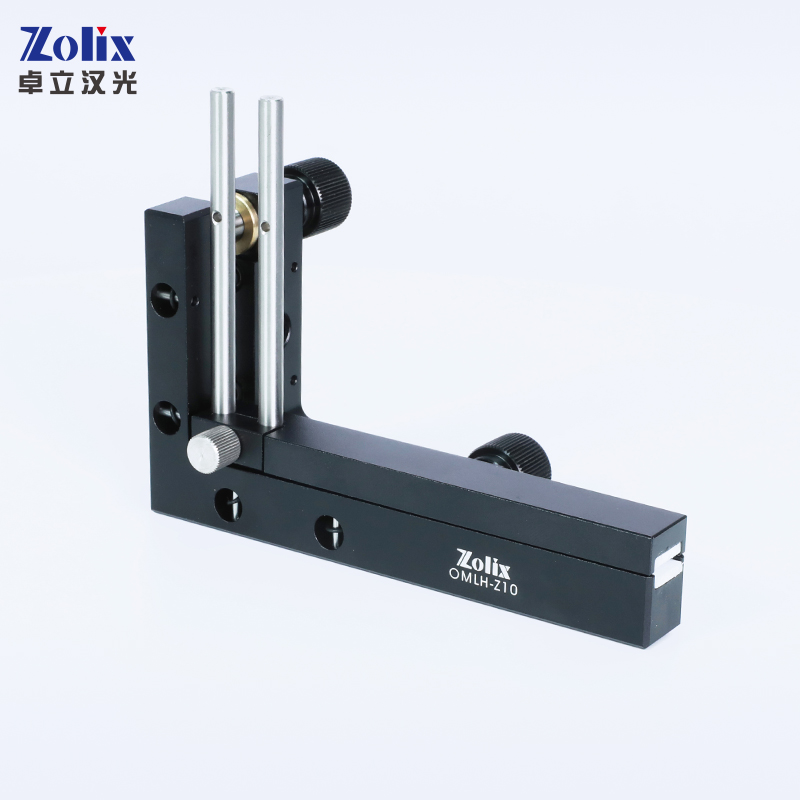

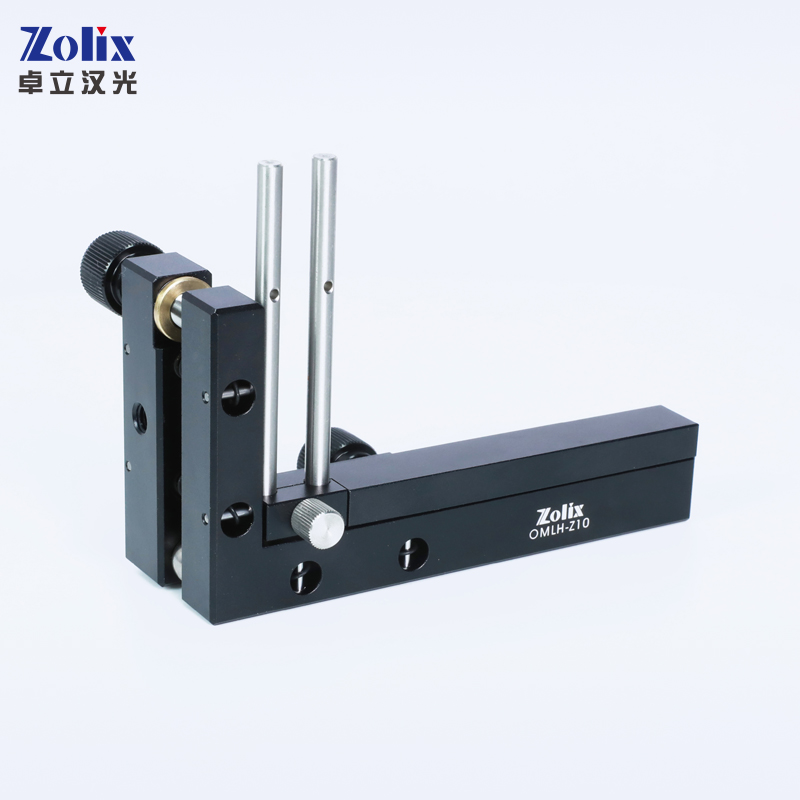

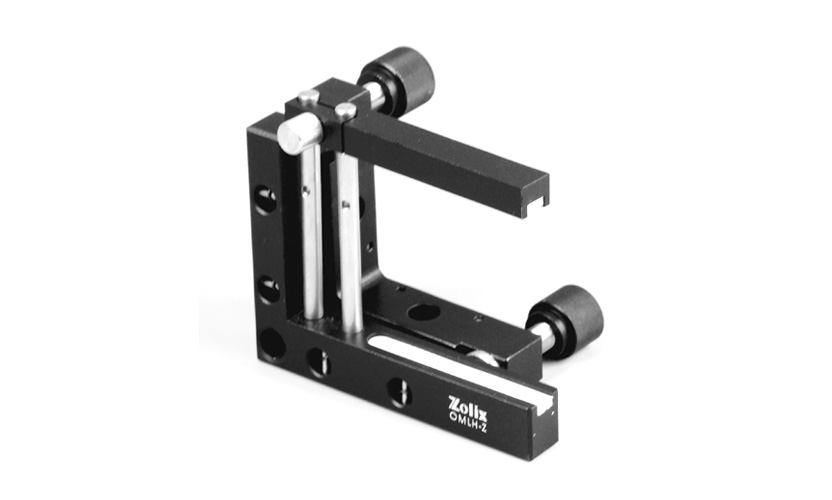

OMLH-Z series optical mount for cylindrical lens especially suitable for holding cylindrical lens or other square lenses.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optics Height(mm) | ≤65 |
|---|---|
| Optics Thickness (mm) | 1~10 |
| Adjustment Angle Range (°) | ±3 |
| Resolution: angular adjustment per revolution (°) | ≈0.28 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Fixed Plate Thickness(mm) | 17 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M6, sink holeφ8 |
| Net Weight (g) | 216 |
Modelselectie
Waarom OMLH-Z10 specificeren?
OMLH-Z10 is een OMLH-Z series Optical Mount for Cylindrical Lens-model. Belangrijke selectiegegevens: Optics Height(mm): ≤65; Optics Thickness (mm): 1~10; Adjustment Angle Range (°): ±3; Resolution: angular adjustment per revolution (°): ≈0.28.
Toepassingen
Spanningsvrij vasthouden van optiek
Houd een lens vast zonder de dubbelbreking of vormfout die klemdruk veroorzaakt.
Focus- en conjugaatinstelling
Positioneer een lens langs de as om beeld- en Fouriervlakken te plaatsen waar het ontwerp ze vraagt.
Centreringsinstelling
Breng de optische as van de lens op de as van de bundel in plaats van op die van de mechanica.
