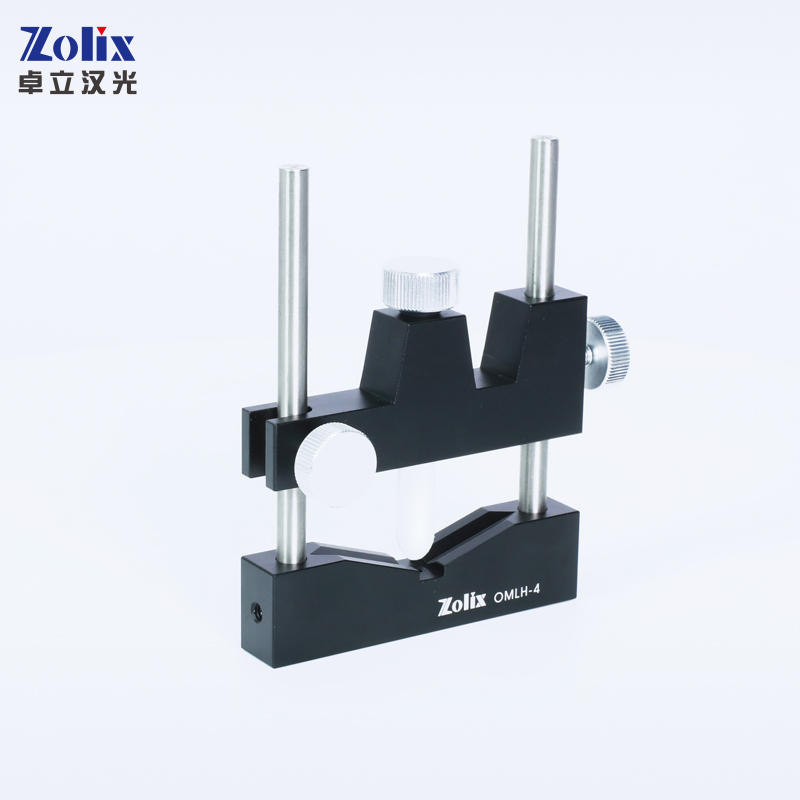

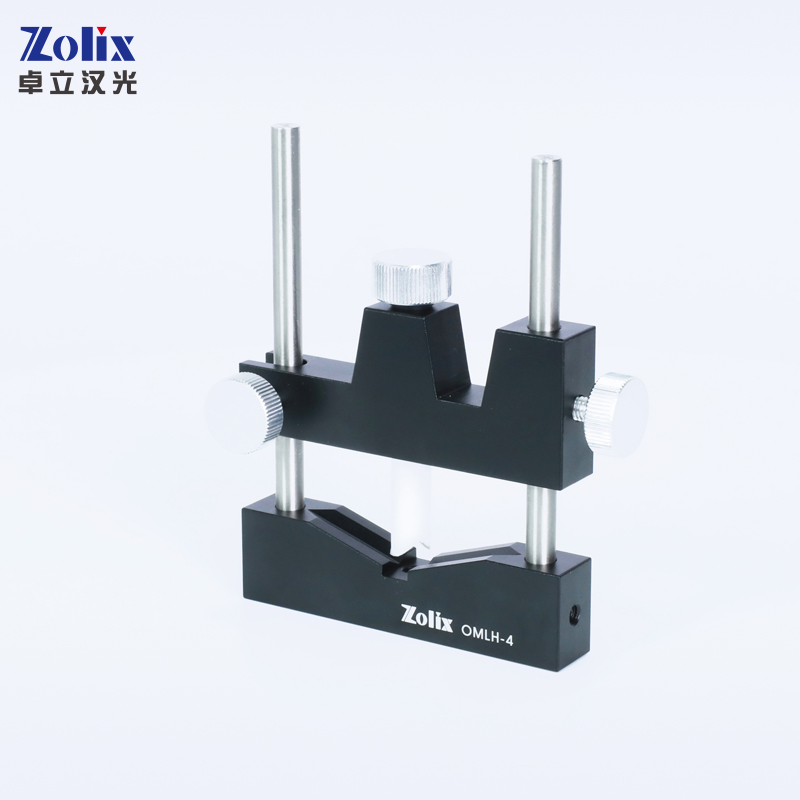

Lens Mount · OMLH series Lens Mount
OMLH-4
OMLH series Lens Mount
High-quality materials: The main body is made of high-quality aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ5~φ50 |
|---|---|
| Optics Thickness (mm) | ≤6 |
| Overall Height(mm) | 100 |
| Overall Width (mm) | 87 |
| Overall Thickness (mm) | 27 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Mounting Hole | M4，2M6 |
| Net Weight (g) | 150 |
Modelselectie
Waarom OMLH-4 specificeren?
OMLH-4 is een OMLH series Lens Mount-model. Belangrijke selectiegegevens: Optic Size (mm): φ5~φ50; Optics Thickness (mm): ≤6; Overall Height(mm): 100; Overall Width (mm): 87.
Toepassingen
Spanningsvrij vasthouden van optiek
Houd een lens vast zonder de dubbelbreking of vormfout die klemdruk veroorzaakt.
Focus- en conjugaatinstelling
Positioneer een lens langs de as om beeld- en Fouriervlakken te plaatsen waar het ontwerp ze vraagt.
Centreringsinstelling
Breng de optische as van de lens op de as van de bundel in plaats van op die van de mechanica.
