Lens Mount · NLB series Lens Mount

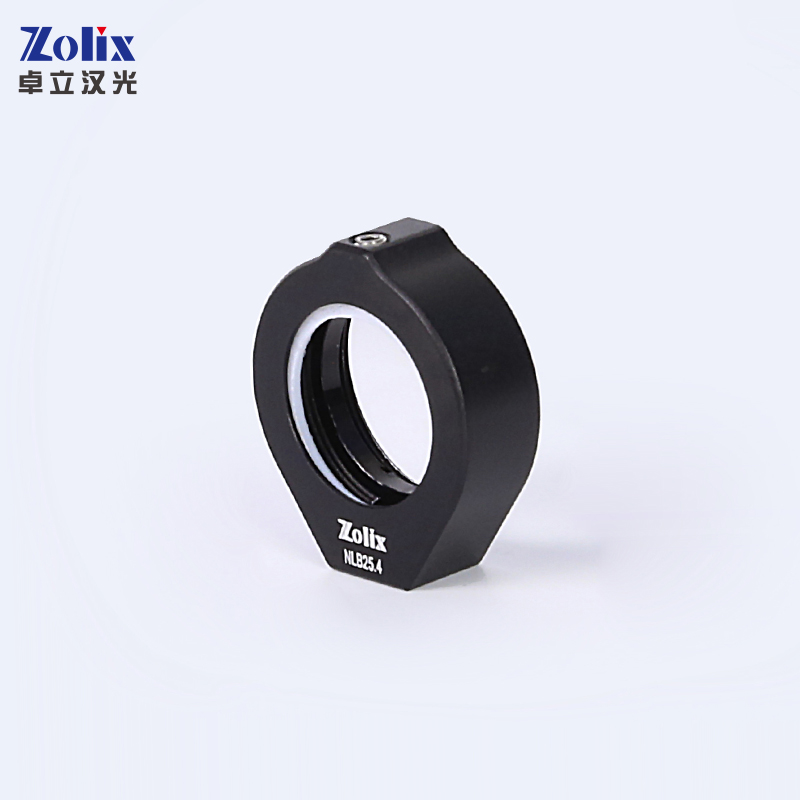

NLB25.4

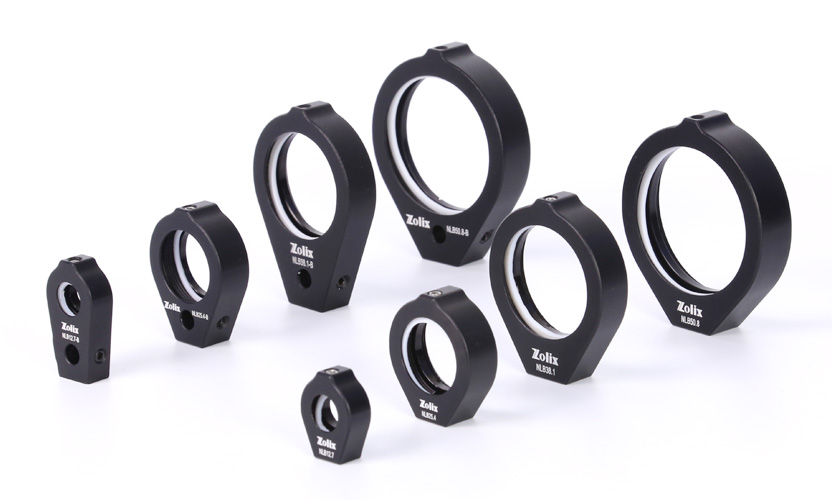

NLB series Lens Mount
Lens size covers 10-50.8mm diameter come with teflon retaining ring for soft protection.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Clear Aperture A (mm) | φ22.5 |
|---|---|
| Optics Size B (mm) | φ25.4 |
| Optics ThicknessC (mm) | 3~8 |
| Optic Center HeightH (mm) | 20 |
| Overall Height L (mm) | 38 |
| Overall thickness T (mm) | 12 |
| D (mm) | 33 |
| W1 (mm) | 6 |
| W2 (mm) | 12 |
| Mounting Hole | M6 |
Modelselectie
Waarom NLB25.4 specificeren?
NLB25.4 is een NLB series Lens Mount-model. Belangrijke selectiegegevens: Clear Aperture A (mm): φ22.5; Optics Size B (mm): φ25.4; Optics ThicknessC (mm): 3~8; Optic Center HeightH (mm): 20.
Toepassingen
Spanningsvrij vasthouden van optiek
Houd een lens vast zonder de dubbelbreking of vormfout die klemdruk veroorzaakt.
Focus- en conjugaatinstelling
Positioneer een lens langs de as om beeld- en Fouriervlakken te plaatsen waar het ontwerp ze vraagt.
Centreringsinstelling
Breng de optische as van de lens op de as van de bundel in plaats van op die van de mechanica.
