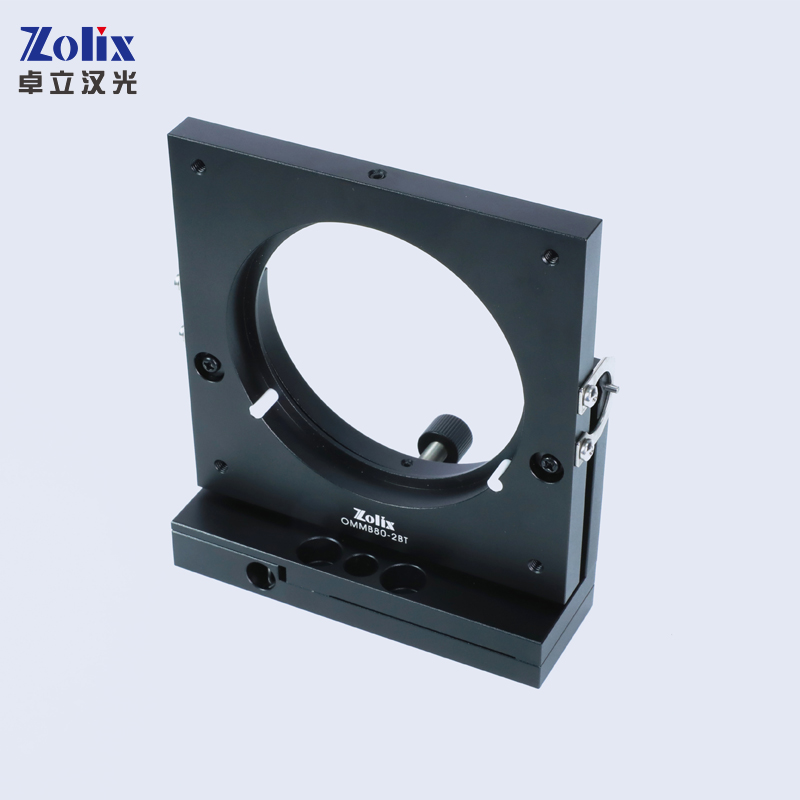

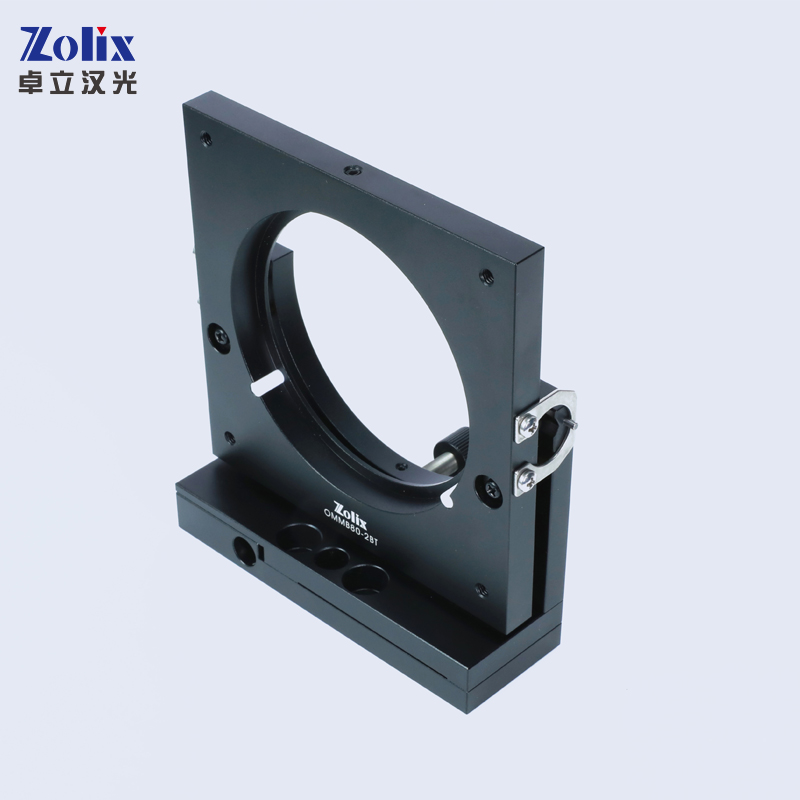

Kinematic Mirror Mount · OMMB Series Coplanar Kinematic Mirror Mounts
OMMB80-2BT
OMMB Series Coplanar Kinematic Mirror Mounts
The OMMB series mirror base adopts a coplanar adjustment (universal adjustment) design.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ80 |
|---|---|
| Clear Aperture(mm) | 75 |
| Overall width(mm) | 110 |
| Optical Axis Height(mm) | 75 |
| Overall Height(mm) | 128.5 |
| Angular Range(°) | 士2.5 |
| Locking Mechanism | None |
| Reset mechanism | Disc spring |
| Mounting Hole(mm) | φ7.5 counter bore, 2*φ11counter bore |
| Material | aluminium alloy |
Modelselectie
Waarom OMMB80-2BT specificeren?
OMMB80-2BT is de φ80-configuratie binnen de OMMB Series Coplanar Kinematic Mirror Mounts. Het hoekbereik is 士2.5. De vrije apertuur is 75. De optische ashoogte is 75 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
