Kinematic Mirror Mount · NMUM Series Five-Axis Kinematic Mirror Mounts
NMUM25.4
NMUM Series Five-Axis Kinematic Mirror Mounts
Accomodate to 5 axes adjustment: X,Y, Z, θX, θY axis. High-quality black anodized aluminum alloy.
CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ25.4 |
|---|---|
| Optic Edge Thickness (mm) | <20 |
| θx，θy Angular Range(°) | 士5 |
| X, Y Axis Travel Range(mm) | 士2.5 |
| Z Axis Travel Range(mm) | 6 |
| Clear Aperture(mm) | φ23 |
| Optical Axis Height(mm) | 61.5 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| With Locking Mechanics | Yes |
| Mounting Hole | M4 、M6 |
| Net Weight(g) | 650 |

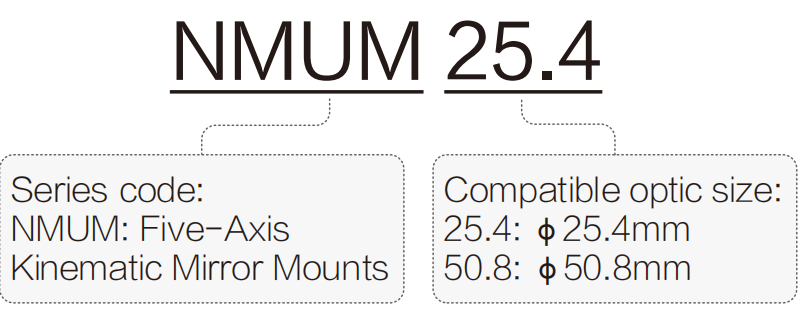

Modelselectie
Waarom NMUM25.4 specificeren?
NMUM25.4 is de φ25.4-configuratie binnen de NMUM Series Five-Axis Kinematic Mirror Mounts. Het hoekbereik is 士5. De vrije apertuur is φ23. De optische ashoogte is 61.5 mm. De vermelde behuizings- of optiekdikte is <20 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
