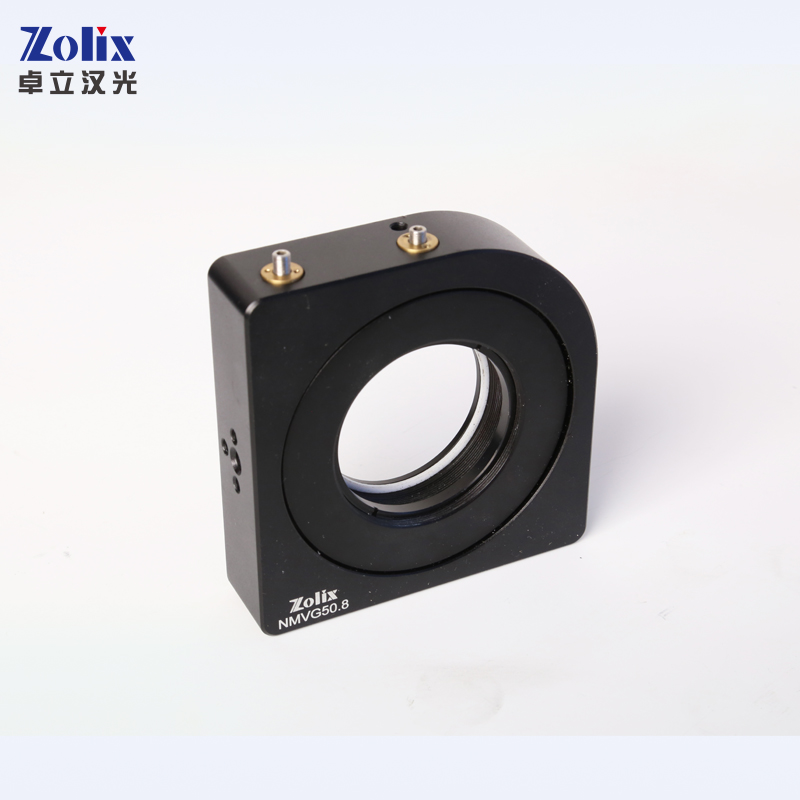

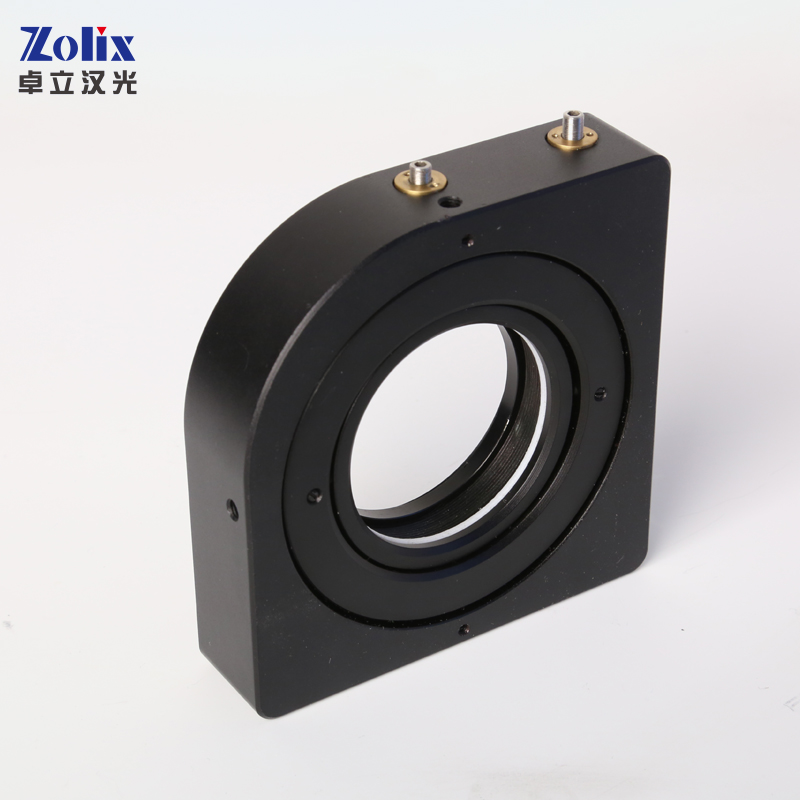

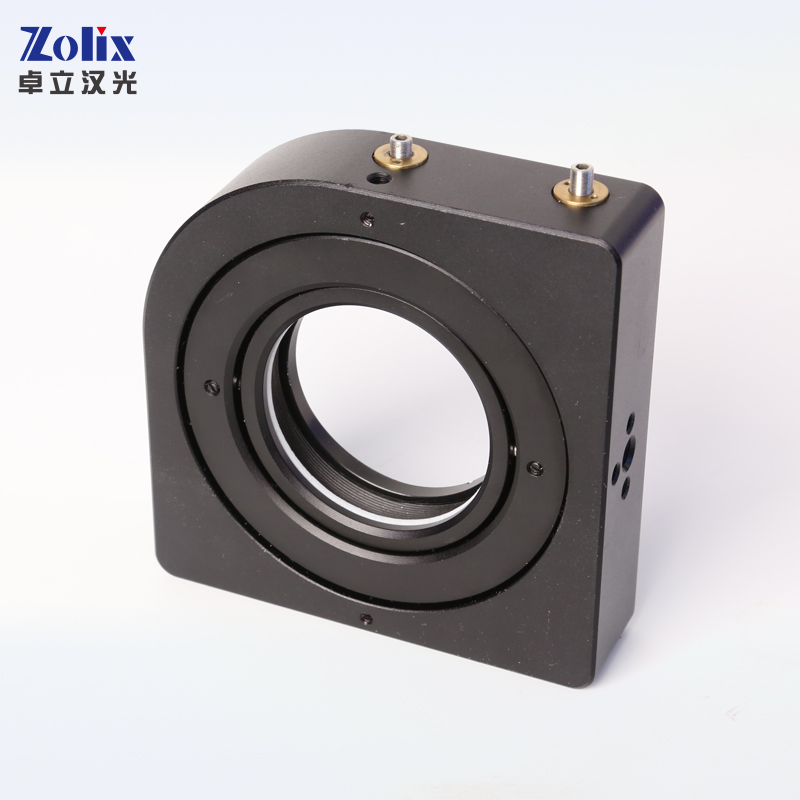

Kinematic Mirror Mount · NMVG Series Top Adjust Gimbal Mirror Mounts
NMVG50.8
NMVG Series Top Adjust Gimbal Mirror Mounts
High-quality materials: The main body is premium aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ50/φ50.8 |
|---|---|
| Optic Edge Thickness (mm) | 3~10 |
| Angular Range(°) | 士3 |
| Clear Aperture(mm) | φ47 |
| Optical Axis Height(mm) | 47 |
| Overall Height(mm) | 100 |
| Overall Thickness(mm) | 24 |
| Resolution: angular adjustment per revolution(°) | ≈0.48 |
| Main Body Material and Surface Treatment | Black Anodized Aluminium Alloy |
| Mounting Hole | M6, 2*M4 |
| Net Weight(g) | 400 |
Modelselectie
Waarom NMVG50.8 specificeren?
NMVG50.8 is de φ50/φ50.8-configuratie binnen de NMVG Series Top Adjust Gimbal Mirror Mounts. Het hoekbereik is 士3. De vrije apertuur is φ47. De optische ashoogte is 47 mm. De vermelde behuizings- of optiekdikte is 3~10 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
