Kinematic Mirror Mount · NMV series Vertical Drive Kinematic Mirror Mount
NMV20

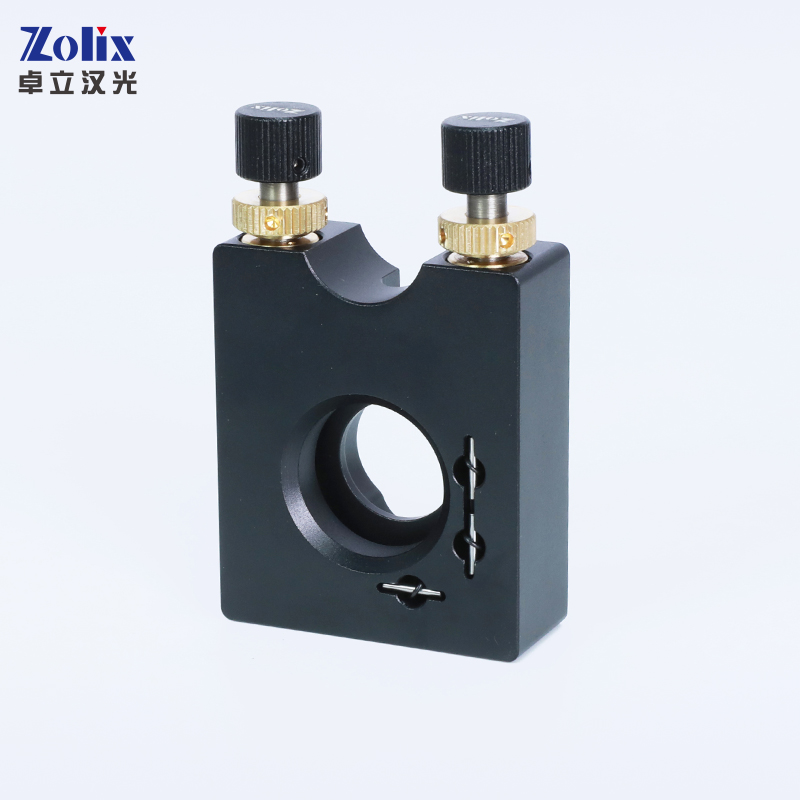

NMV series Vertical Drive Kinematic Mirror Mount
High-quality materials: The main body is made of high-quality aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ20 |
|---|---|
| Optic Edge Thickness(mm) | 3~6 |
| Angular Range(°) | ±3 |
| Clear Aperture(mm) | φ19 |
| Optical Axis Height(mm) | 25 |
| Overall Thickness (mm) | 20 |
| Resolution: angular adjustment per revolution(°) | Pitch: ≈0.35 Yaw: ≈0.34 |
| Main Body Material and Surface Treatment | Black Anodized Aluminium Alloy |
| Number of Pulling Spring | 3 |
| Locking Mechanics | Yes |
| Mounting Hole | M6 , 2*M4 |
| Net Weight(g) | 160 |
Modelselectie
Waarom NMV20 specificeren?
NMV20 is de φ20-configuratie binnen de NMV series Vertical Drive Kinematic Mirror Mount. Het hoekbereik is ±3. De vrije apertuur is φ19. De optische ashoogte is 25 mm. De vermelde behuizings- of optiekdikte is 3~6 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
