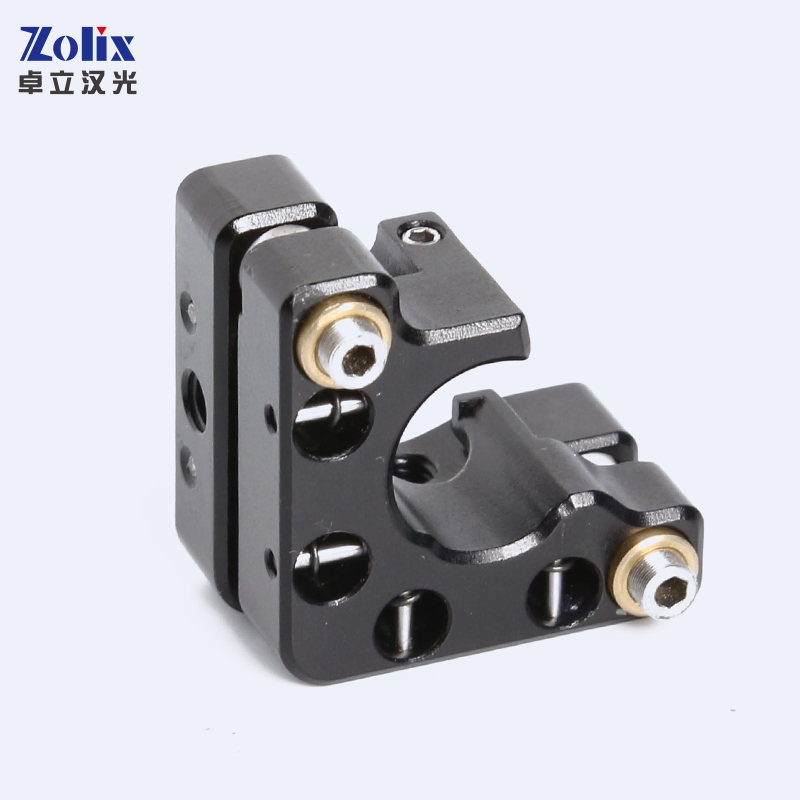

Kinematic Mirror Mount · NMC Series Center Kinematic Mirror Mounts
NMC12.7
NMC Series Center Kinematic Mirror Mounts
High-quality material: the main body is high-quality aluminum alloy, and the surface is treated with black anodized oxidation; High sensitivity: The use of two 0.2mm pitch ultra-fine screw (except NMC12.7) for two-dimensional adjustment, with higher sensitivit
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ12.5/φ12.7 |
|---|---|
| Optic Edge Thickness(mm) | 4~15 |
| Angular Range(。) | ±3 |
| Clear Aperture(mm) | φ10 |
| Optical Axis Height(mm) | 15 |
| Resolution: angular adjustment per revolution(°) | ≈0.67 |
| Main Body Material and Surface Treatment | Black Anodized Aluminium Alloy |
| Thickness of Fixed Plate(mm) | 8 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M4 |
| Net Weight(g) | 30 |
Modelselectie
Waarom NMC12.7 specificeren?
NMC12.7 is de φ12.5/φ12.7-configuratie binnen de NMC Series Center Kinematic Mirror Mounts. Het hoekbereik is ±3. De vrije apertuur is φ10. De optische ashoogte is 15 mm. De vermelde behuizings- of optiekdikte is 4~15 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
