Kinematic Mirror Mount · NMM Series Kinematic Mirror Mount

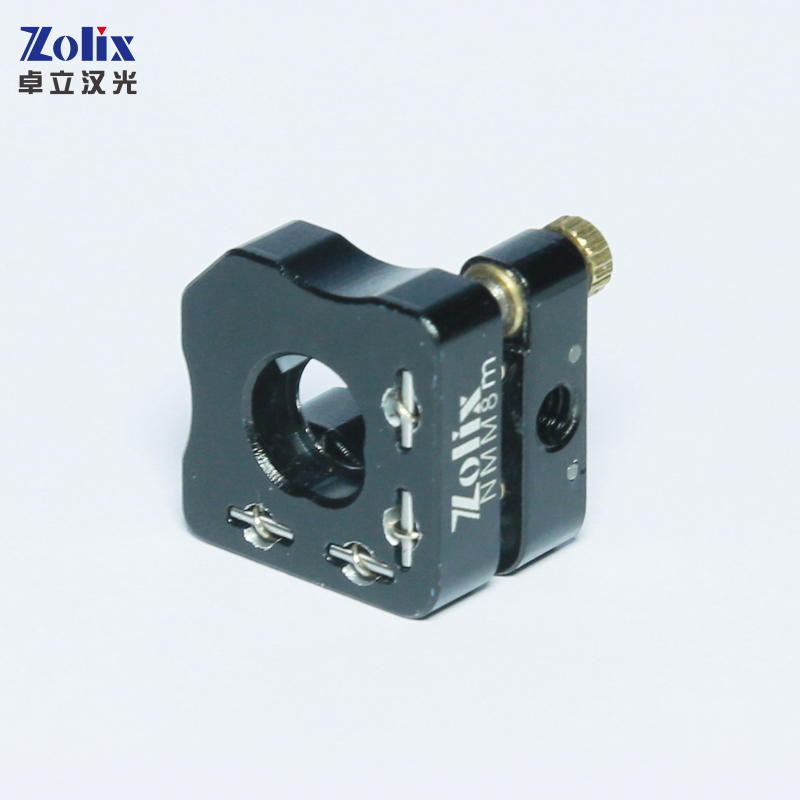

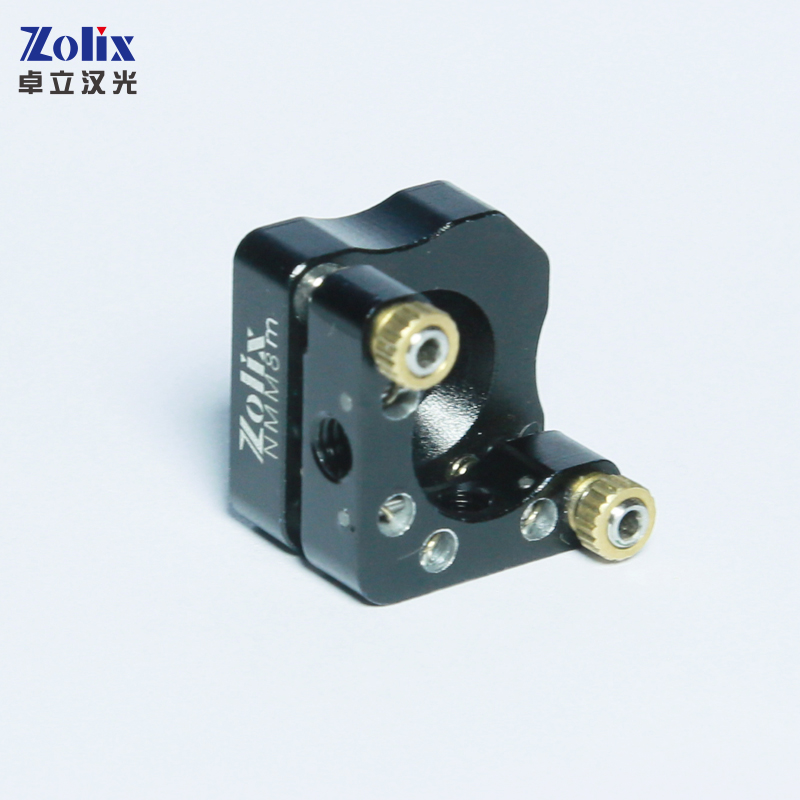

NMM8m

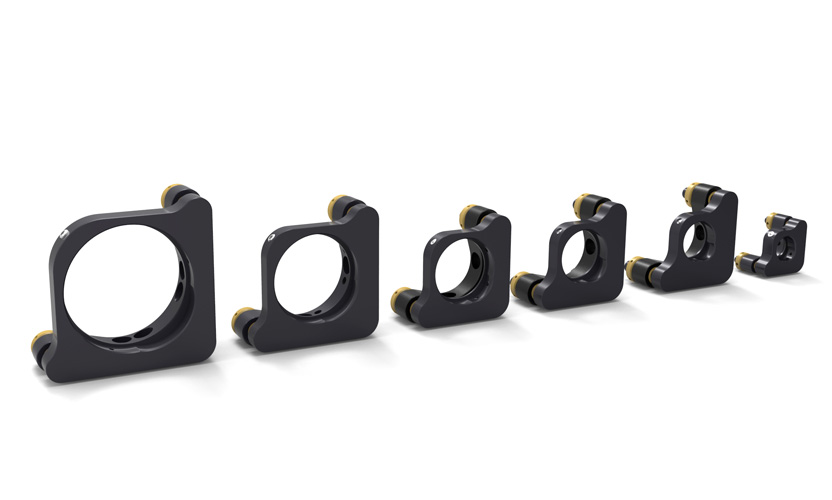

NMM Series Kinematic Mirror Mount
High-quality materials: The main body is made of high-quality aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ8 |
|---|---|
| Optic Edge Thickness (mm) | 2~4 |
| Angular Range(。) | ±3 |
| Clear Aperture(mm) | φ7 |
| Optical Axis Height(mm) | 10 |
| Resolution: angular adjustment per revolution(°) | ≈0.975 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Thickness of The Fixed Plate(mm) | 6 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M4 |
| Net Weight(g) | 10 |
Modelselectie
Waarom NMM8m specificeren?
NMM8m is de φ8-configuratie binnen de NMM Series Kinematic Mirror Mount. Het hoekbereik is ±3. De vrije apertuur is φ7. De optische ashoogte is 10 mm. De vermelde behuizings- of optiekdikte is 2~4 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
