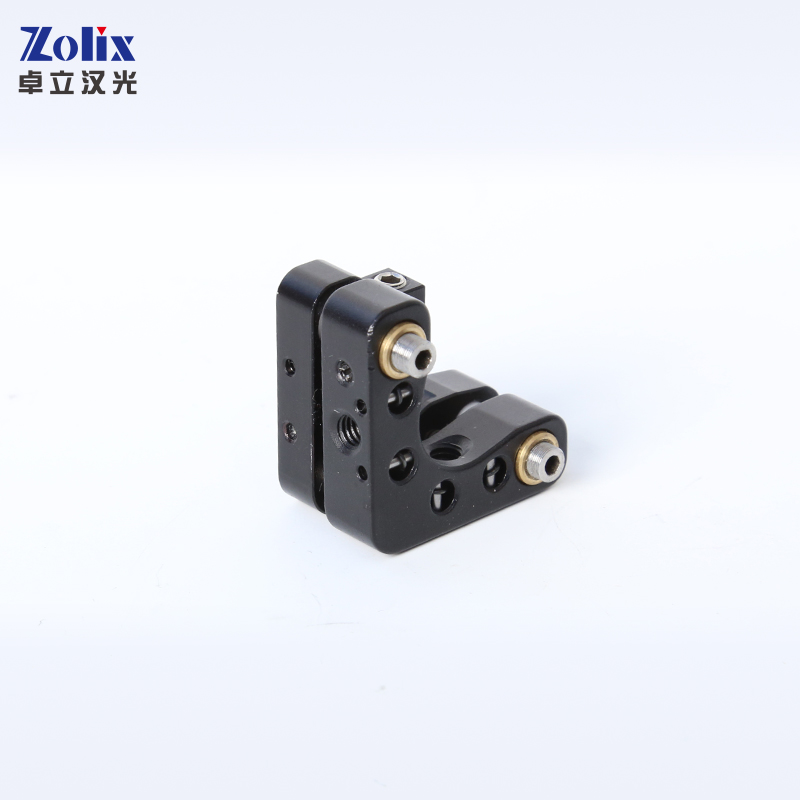

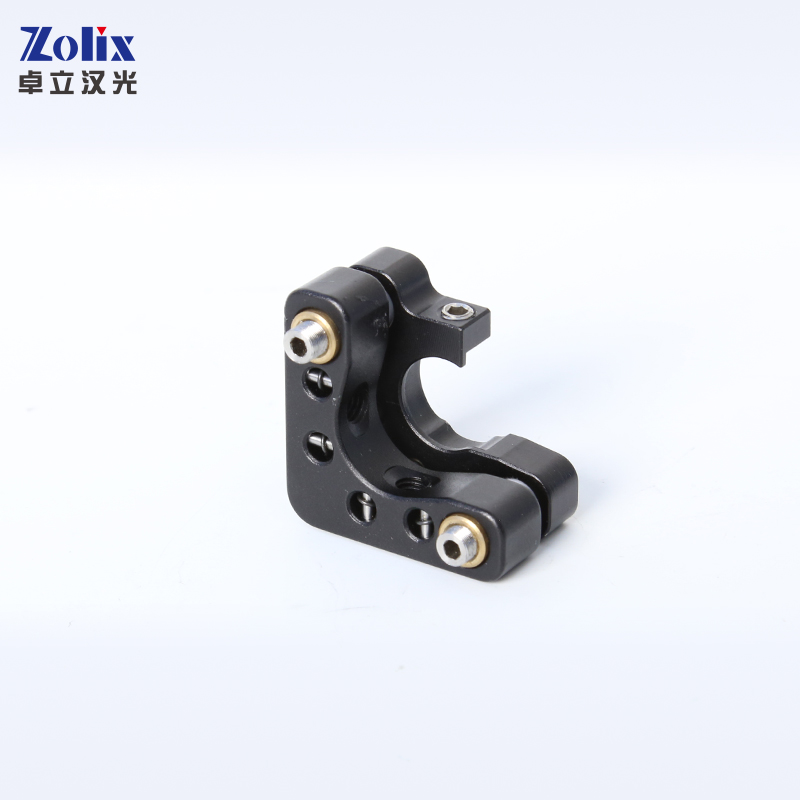

Kinematic Mirror Mount · NMM Series Kinematic Mirror Mount
NMM12.7-B
NMM Series Kinematic Mirror Mount
High-quality materials: The main body is made of high-quality aluminium alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ12.5/φ12.7 |
|---|---|
| Optic Edge Thickness (mm) | 3~5 |
| Angular Range(。) | 士3 |
| Clear Aperture(mm) | φ11 |
| Optical Axis Height(mm) | 14 |
| Resolution: angular adjustment per revolution(°) | ≈0.75 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Thickness of The Fixed Plate(mm) | 8 |
| Number of Pulling Spring | 4 |
| Mounting Hole | M4 |
| Net Weight(g) | 20 |
Modelselectie
Waarom NMM12.7-B specificeren?
NMM12.7-B is de φ12.5/φ12.7-configuratie binnen de NMM Series Kinematic Mirror Mount. Het hoekbereik is 士3. De vrije apertuur is φ11. De optische ashoogte is 14 mm. De vermelde behuizings- of optiekdikte is 3~5 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
