Kinematic Mirror Mount · NRAM Series Right-Angle Kinematic Mirror Mounts
NRAM12.7

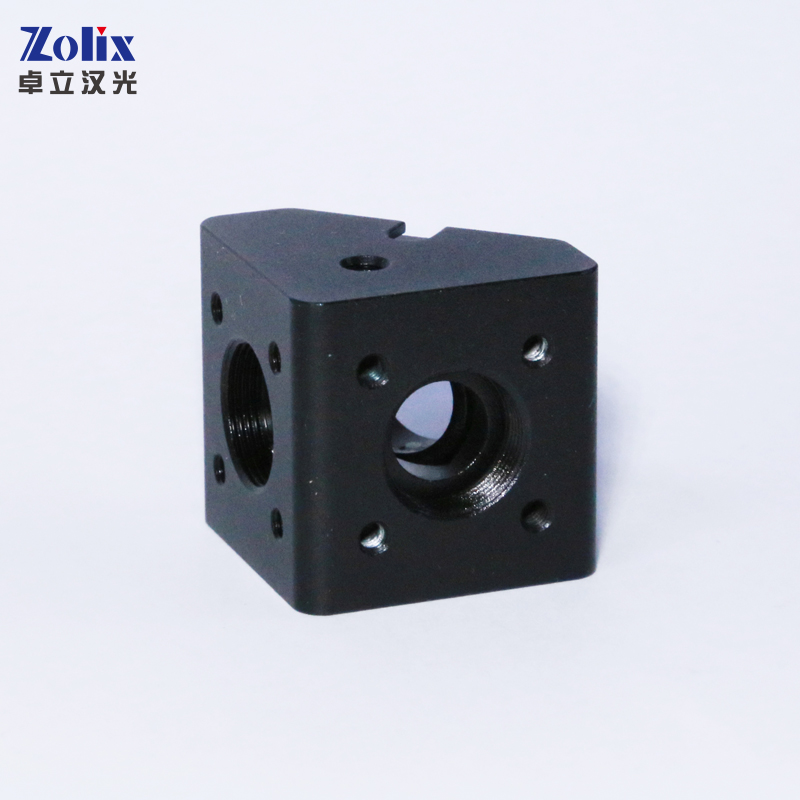

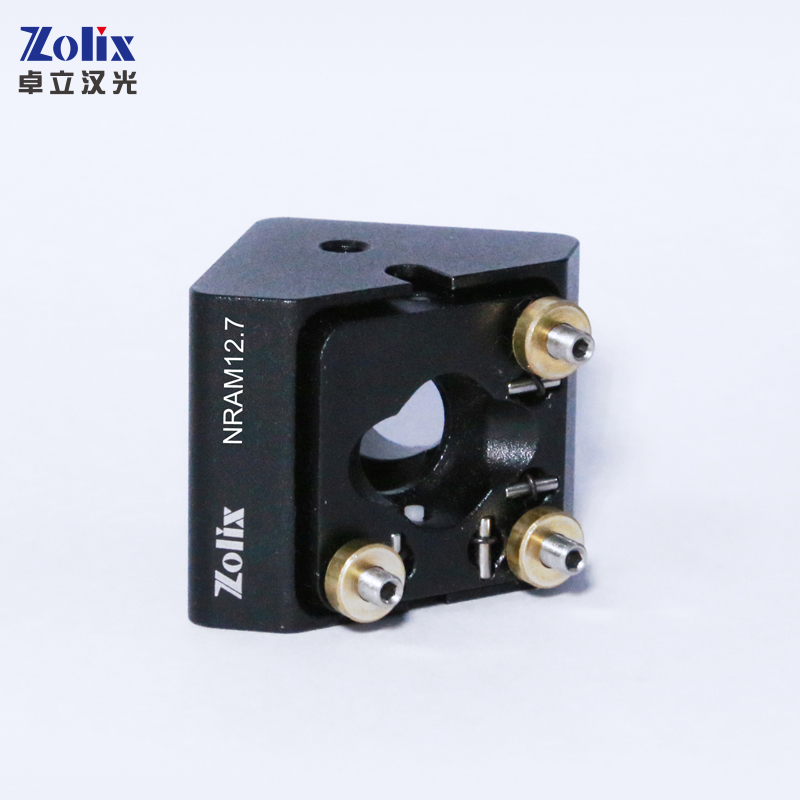

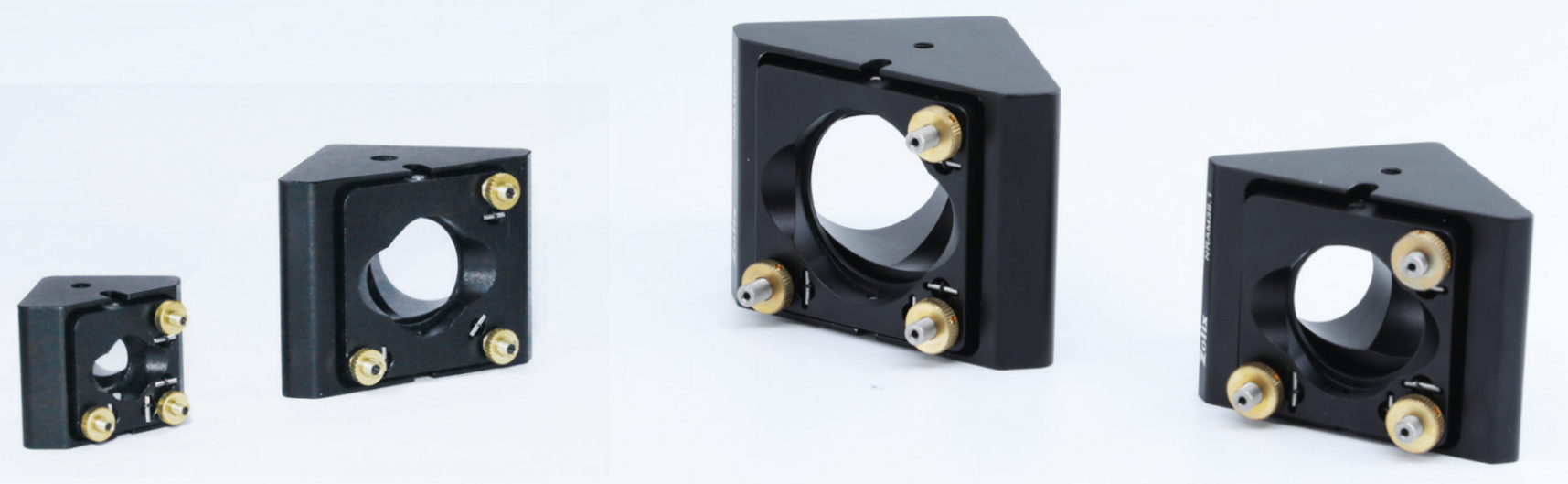

NRAM Series Right-Angle Kinematic Mirror Mounts
Material: high quality aluminum alloy was employed, and surface is anodized and appears with black, which can effectively prevent stray light; High stability: by adopting line-line-line structure, 6 degree of freedom are firmly fixed.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size(mm) | φ12.5/φ12.7 |
|---|---|
| Optic Edge Thickness(mm) | 4~7 |
| Angular Range(。) | ±3 |
| Clear Aperture(mm) | φ9.5 |
| Optical Axis Height(mm) | 15 |
| Resolution: Angular Adjustment Per Revolution (°) | ≈0.6 |
| Main Body Material and Surface Treatment | Black anodized aluminium alloy |
| Number of Pulling Spring | 4 |
| Mounting Hole | M3，M4 |
| Net Weight(g) | 50 |

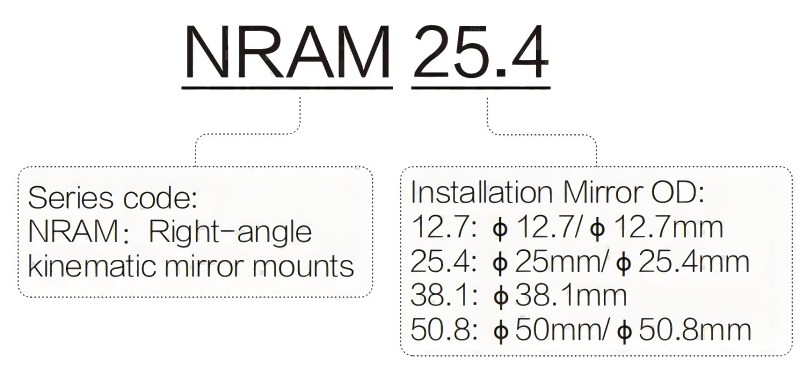

Modelselectie
Waarom NRAM12.7 specificeren?
NRAM12.7 is de φ12.5/φ12.7-configuratie binnen de NRAM Series Right-Angle Kinematic Mirror Mounts. Het hoekbereik is ±3. De vrije apertuur is φ9.5. De optische ashoogte is 15 mm. De vermelde behuizings- of optiekdikte is 4~7 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
