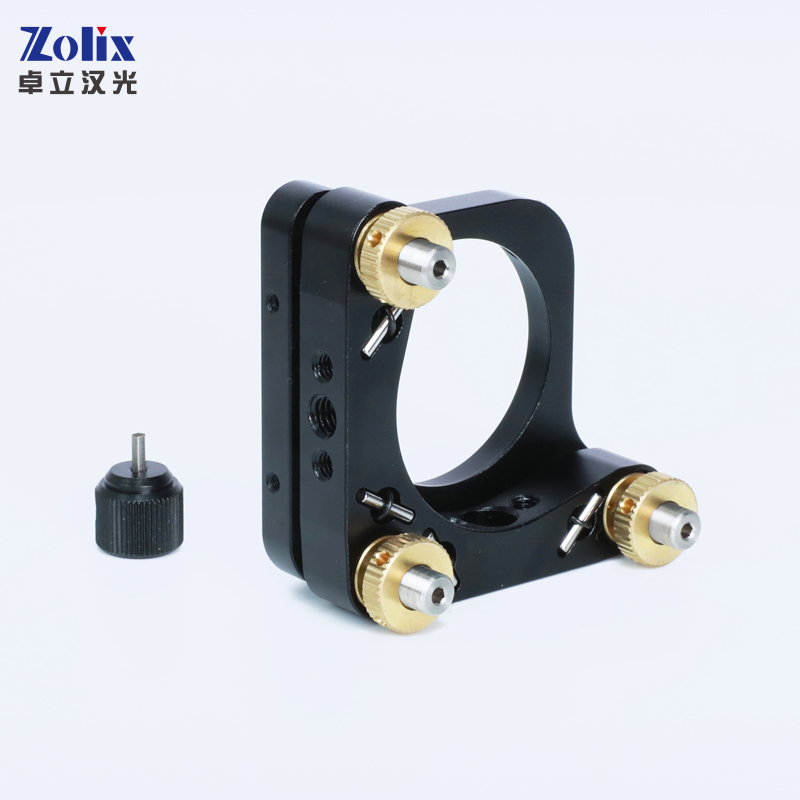

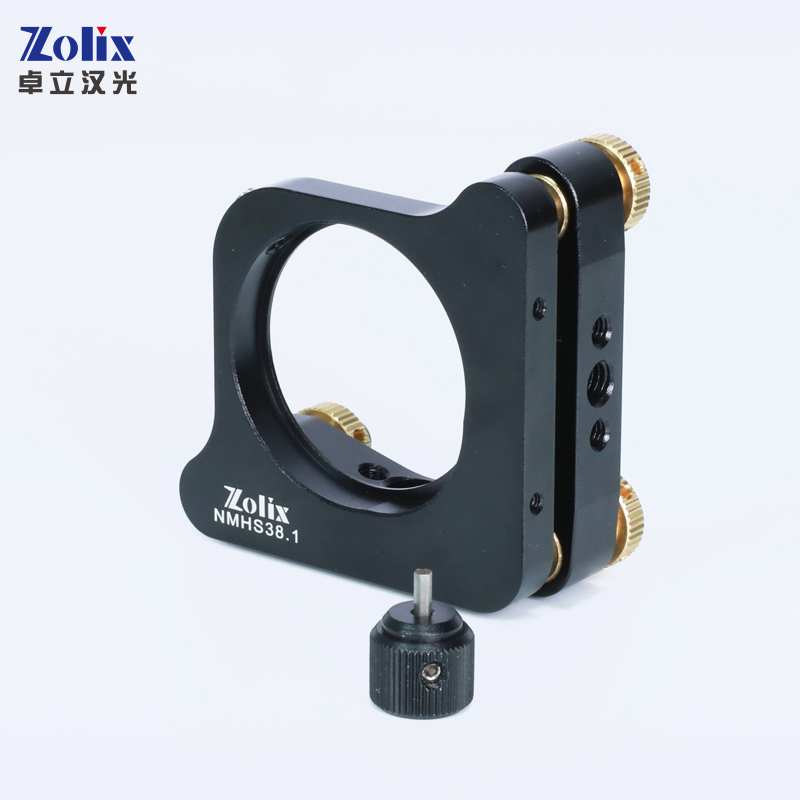

Kinematic Mirror Mount · NMHS series Kinematic Mirror Mount
NMHS38.1
NMHS series Kinematic Mirror Mount
High-quality materials: The main body is made of high-quality aluminium-alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ38.1 |
|---|---|
| Optic Edge Thickness (mm) | 3~6 |
| Angular Range (°) | ±3 |
| Clear Aperture (mm) | φ36 |
| Optical Axis Height(mm) | 30 |
| Resolution: angular adjustment per revolution (°) | ≈0.25 |
| Main Body Material and Surface Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Thickness of The Fixed Plate(mm) | 10.5 |
| Number of Pulling Spring | 4 |
| With Locking Mechanics | Yes |
| Mounting Hole | M6, counter boreφ8 |
| Net Weight(g) | 100 |
Modelselectie
Waarom NMHS38.1 specificeren?
NMHS38.1 is de φ38.1-configuratie binnen de NMHS series Kinematic Mirror Mount. Het hoekbereik is ±3. De vrije apertuur is φ36. De optische ashoogte is 30 mm. De vermelde behuizings- of optiekdikte is 3~6 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
