Kinematic Mirror Mount · NMHS series Kinematic Mirror Mount
NMHS12.7

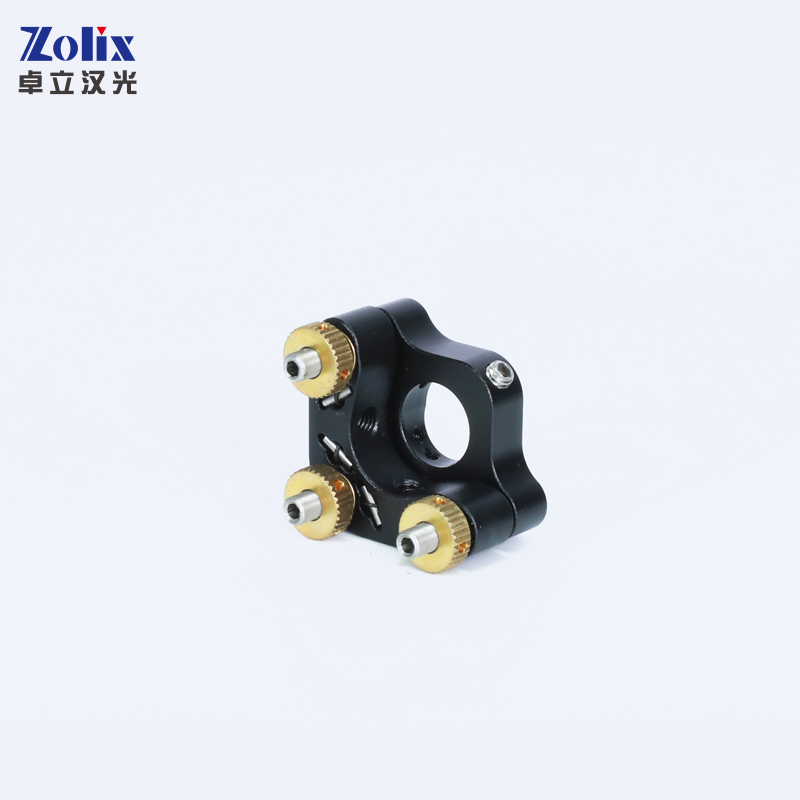

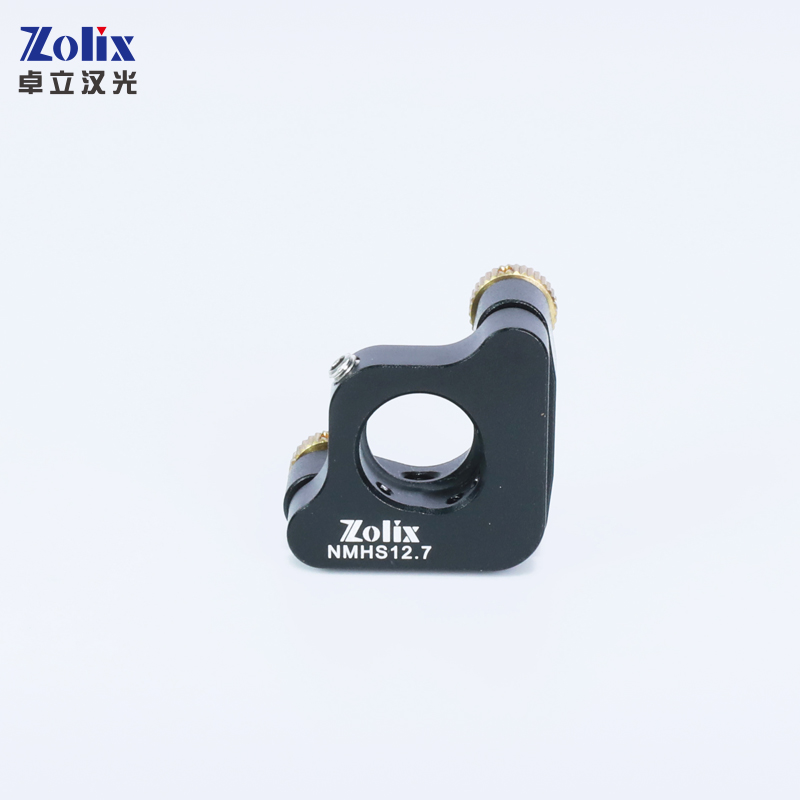

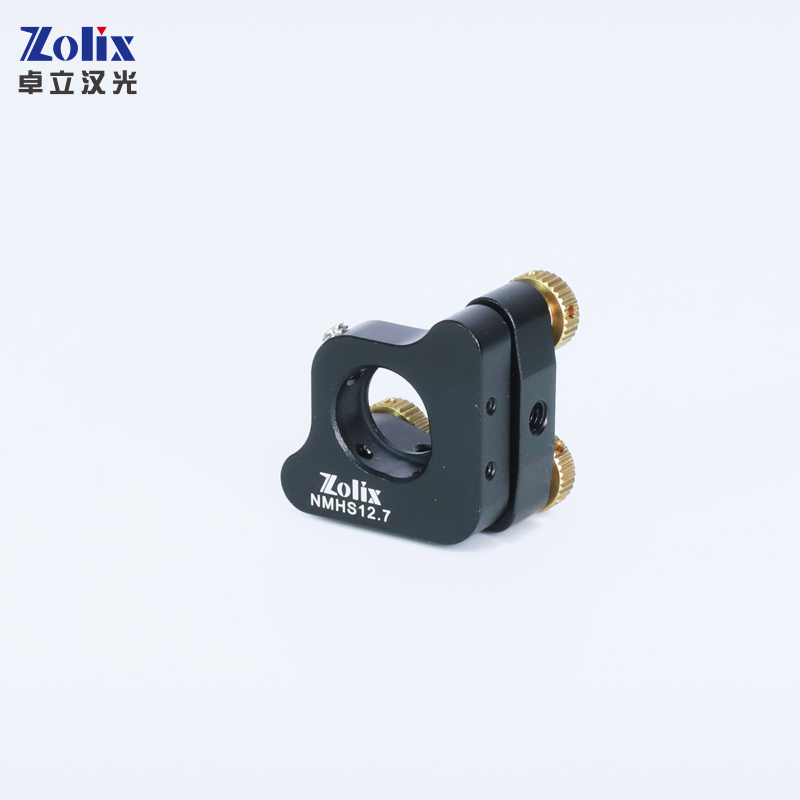

NMHS series Kinematic Mirror Mount
High-quality materials: The main body is made of high-quality aluminium-alloy, and the surface treated by black anodic oxidation.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ12.5/φ12.7 |
|---|---|
| Optic Edge Thickness (mm) | 3~6 |
| Angular Range (°) | ±3 |
| Clear Aperture (mm) | φ11.7 |
| Optical Axis Height(mm) | 15 |
| Resolution: angular adjustment per revolution (°) | ≈0.57 |
| Main Body Material and Surface Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Thickness of The Fixed Plate(mm) | 8 |
| Number of Pulling Spring | 4 |
| With Locking Mechanics | Yes |
| Mounting Hole | M4 |
| Net Weight(g) | 35 |
Modelselectie
Waarom NMHS12.7 specificeren?
NMHS12.7 is de φ12.5/φ12.7-configuratie binnen de NMHS series Kinematic Mirror Mount. Het hoekbereik is ±3. De vrije apertuur is φ11.7. De optische ashoogte is 15 mm. De vermelde behuizings- of optiekdikte is 3~6 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
