Kinematic Mirror Mount · AUS series Kinematic Mirror Mounts
AUS25.4

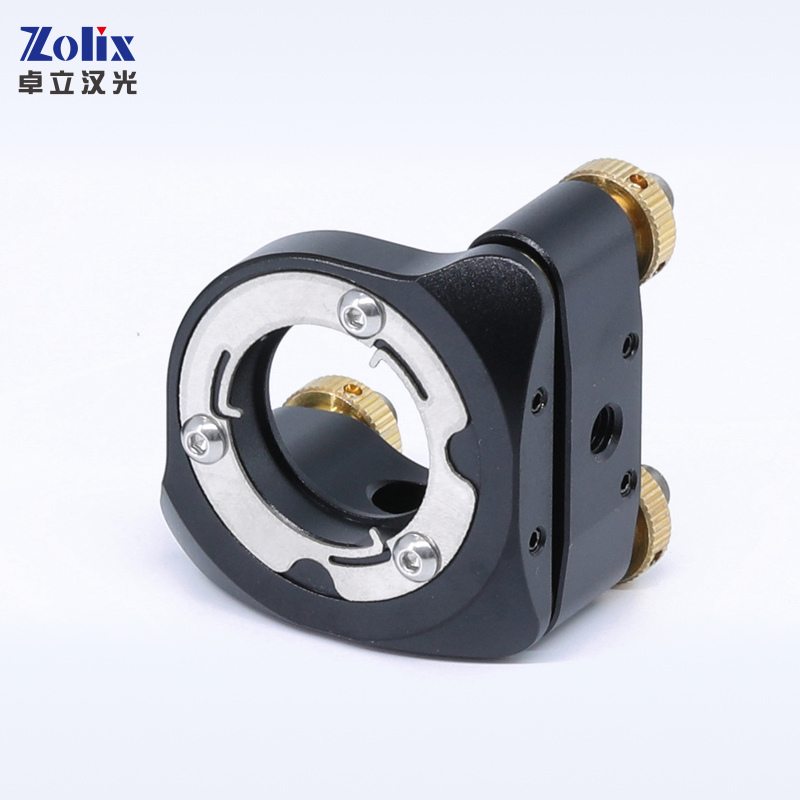

AUS series Kinematic Mirror Mounts
Premium aluminium alloy, with black anodic oxidation; By adopting a superior line-line-line structure to replace the traditional point-line-surface structure, this mount offers significantly higher adjustment accuracy; Thicker mounting plate provides better ri
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Optic Size (mm) | φ25/ φ25.4 |
|---|---|
| Optics Thickness (mm) | 3~6 |
| Adjustment Angle Range (°) | ±3 |
| Front Plate Translation (mm) | MAX6 |
| Clear Aperture (mm) | φ24 |
| Optic Center Height (mm) | 25 |
| Resolution: angular adjustment per revolution(°） | ≈0.33 |
| Main Body Material and Treatment | Aluminium alloy, surface treated by black anodic oxidation. |
| Thickness of The Fixed Plate(mm) | 16 |
| Number of Pulling Spring | 4 |
| Locking Mechanics | Yes |
| Mounting Hole | M4 M6,φ8 sink hole |
| Net Weight(g) | 130 |
Modelselectie
Waarom AUS25.4 specificeren?
AUS25.4 is de φ25/ φ25.4-configuratie binnen de AUS series Kinematic Mirror Mounts. De vrije apertuur is φ24. De optische ashoogte is 25 mm. De vermelde behuizings- of optiekdikte is 3~6 mm.
Toepassingen
Bundelsturing
Tweeassige hoekinstelling om een bundel tussen componenten op de tafel te sturen.
Uitlijning van trilholtes en interferometers
Houdt de richting vast waar enkele microradialen drift direct zichtbaar zijn in de meting.
Herhaalbaar wisselen van optiek
Kinematische opname brengt een optiek na verwijdering terug in dezelfde oriëntatie.
