Spatial Filters · Holder for APlD lris Diaphragms
APID25Z-AGD

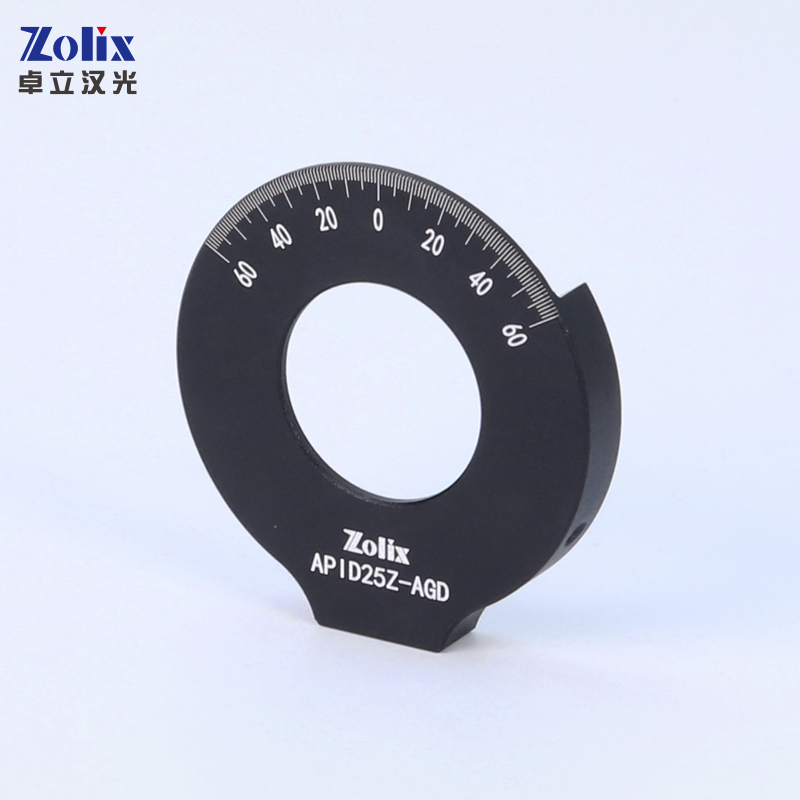

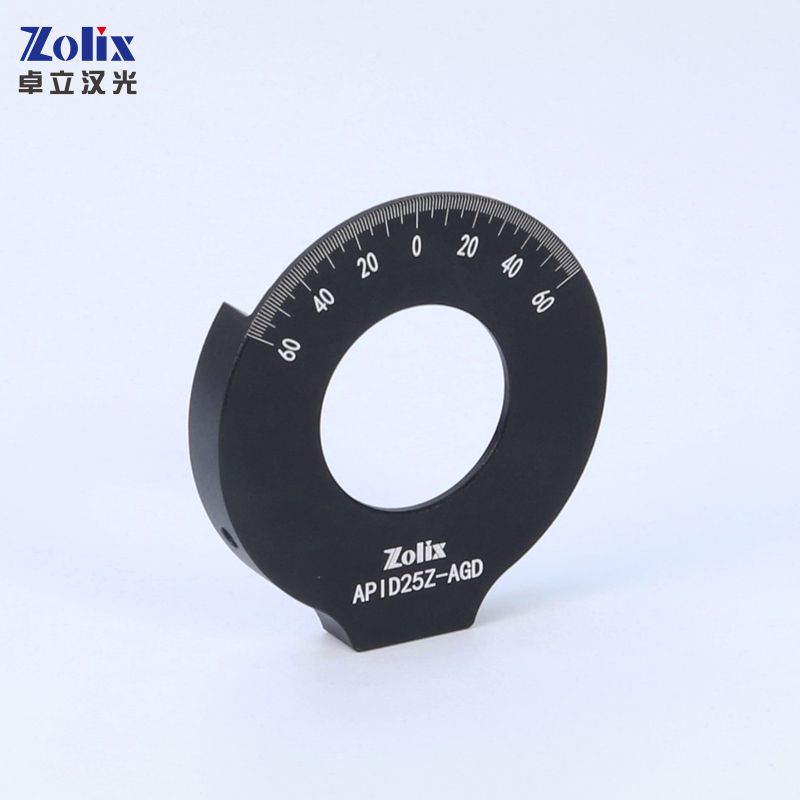

Holder for APlD lris Diaphragms
Brief Introduction: There are two type of seat for APID serise adjustable iris diaphragm; one is half-moon open structure (GD).The Iris diaphragm is clamped by two locking handwheels, which is simple in structure and easy to use.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | APID25Z-AGD |
|---|---|
| Adapt for Model of Iris Diaphragm | APID25Z |
| Scale Range( ° ) | ±60 |
| Main Body Material and Treatment | Black anodized aluminium alloy |
| Outter Ring Diameter A(mm) | Ø52 |
| Iris Diaphragm Outline Diameter B(mm) | Ø44.5 |
| Feet Width C (mm) | 16 |
| Max Iris Diameter D (mm) | Ø25 |
| Overall Height H(mm) | 56 |
| Optical Center Height h(mm) | 30 |
| Overall Thickness T(mm) | 8 |
| Top Parts Thickness t(mm) | 2 |
| Mounting Hole | M6 |
| Net Weight(g) | 17 |
Modelselectie
Waarom APID25Z-AGD specificeren?
APID25Z-AGD is een Holder for APlD lris Diaphragms-model. Belangrijke selectiegegevens: Model: APID25Z-AGD; Adapt for Model of Iris Diaphragm: APID25Z; Scale Range( ° ): ±60; Main Body Material and Treatment: Black anodized aluminium alloy.
Toepassingen
Bundelreiniging
Verwijder hogere-orde structuur en strooilicht om een schoon gaussisch profiel terug te krijgen.
Voorbereiden van een referentiegolffront
Levert het gladde golffront dat interferometrie en holografie aan de ingang nodig hebben.
Bundelexpansie met filtering
Combineer pinhole-filtering en collimatie in één samenstelling vóór het experiment.
