Spatial Filters · APID Series Adjustable lris Diaphragms

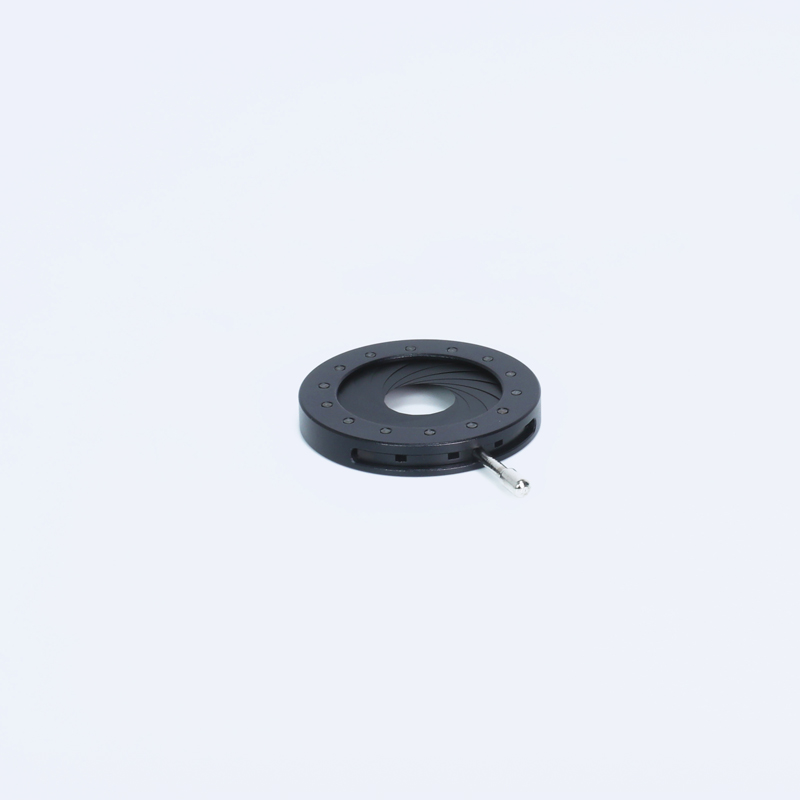

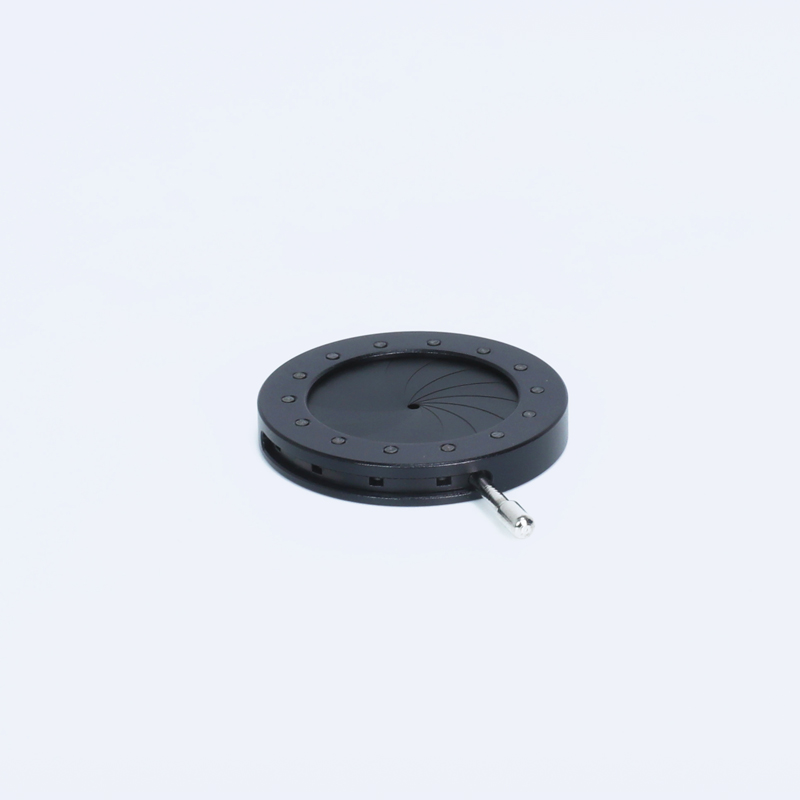

APID25-1

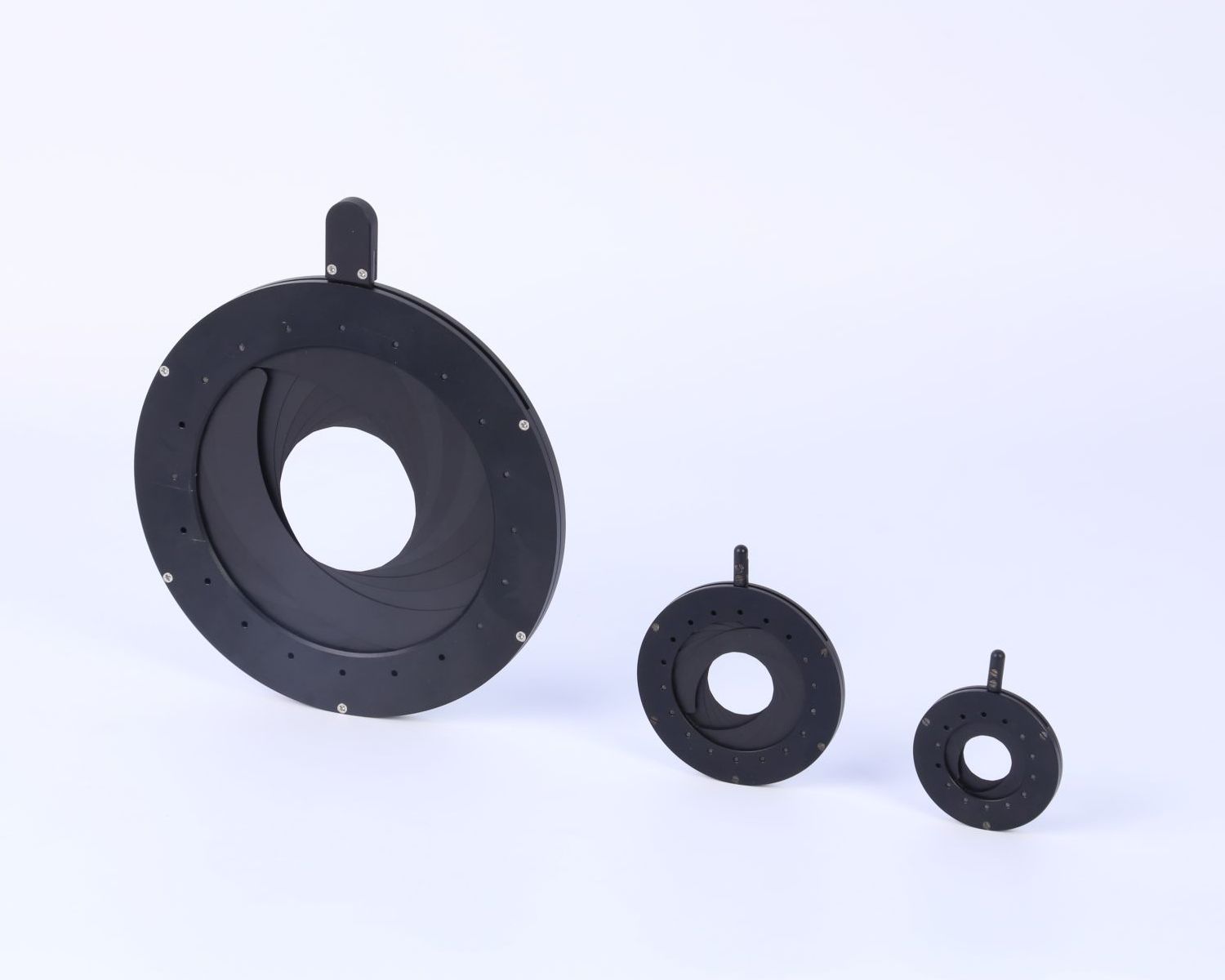

APID Series Adjustable lris Diaphragms
Brief Introduction: The product has a continuously adjustable center hole, which makes it easier for upper frequency of the spectrum to pass through, while other frequency are blocked, thereby changing the frequency of the image on the image plane.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications

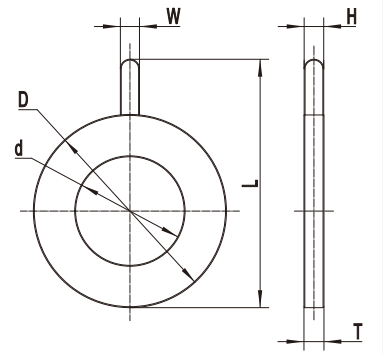

| Model | APID25-1 |
|---|---|
| Adjustable Diameter Range d(mm) | Ø1.5~Ø25 |
| Outter Ring Diameter D(mm) | Ø37 |
| Main Body Material and Treatment | Black anodized aluminium alloy |
| Blade Material | Black spring steel |
| Number of Blade | 13 |
| Handle DiameterW(mm) | Ø3 |
| Overall Height L(mm) | 49 |
| Overall Thickness T(mm) | 5.5 |
| Net Weight(g) | 25 |
Modelselectie
Waarom APID25-1 specificeren?
APID25-1 is een APID Series Adjustable lris Diaphragms-model. Belangrijke selectiegegevens: Model: APID25-1; Adjustable Diameter Range d(mm): Ø1.5~Ø25; Outter Ring Diameter D(mm): Ø37; Main Body Material and Treatment: Black anodized aluminium alloy.
Toepassingen
Bundelreiniging
Verwijder hogere-orde structuur en strooilicht om een schoon gaussisch profiel terug te krijgen.
Voorbereiden van een referentiegolffront
Levert het gladde golffront dat interferometrie en holografie aan de ingang nodig hebben.
Bundelexpansie met filtering
Combineer pinhole-filtering en collimatie in één samenstelling vóór het experiment.
