Spatial Filters · NASF series Spatial Filter
NASF13-5A

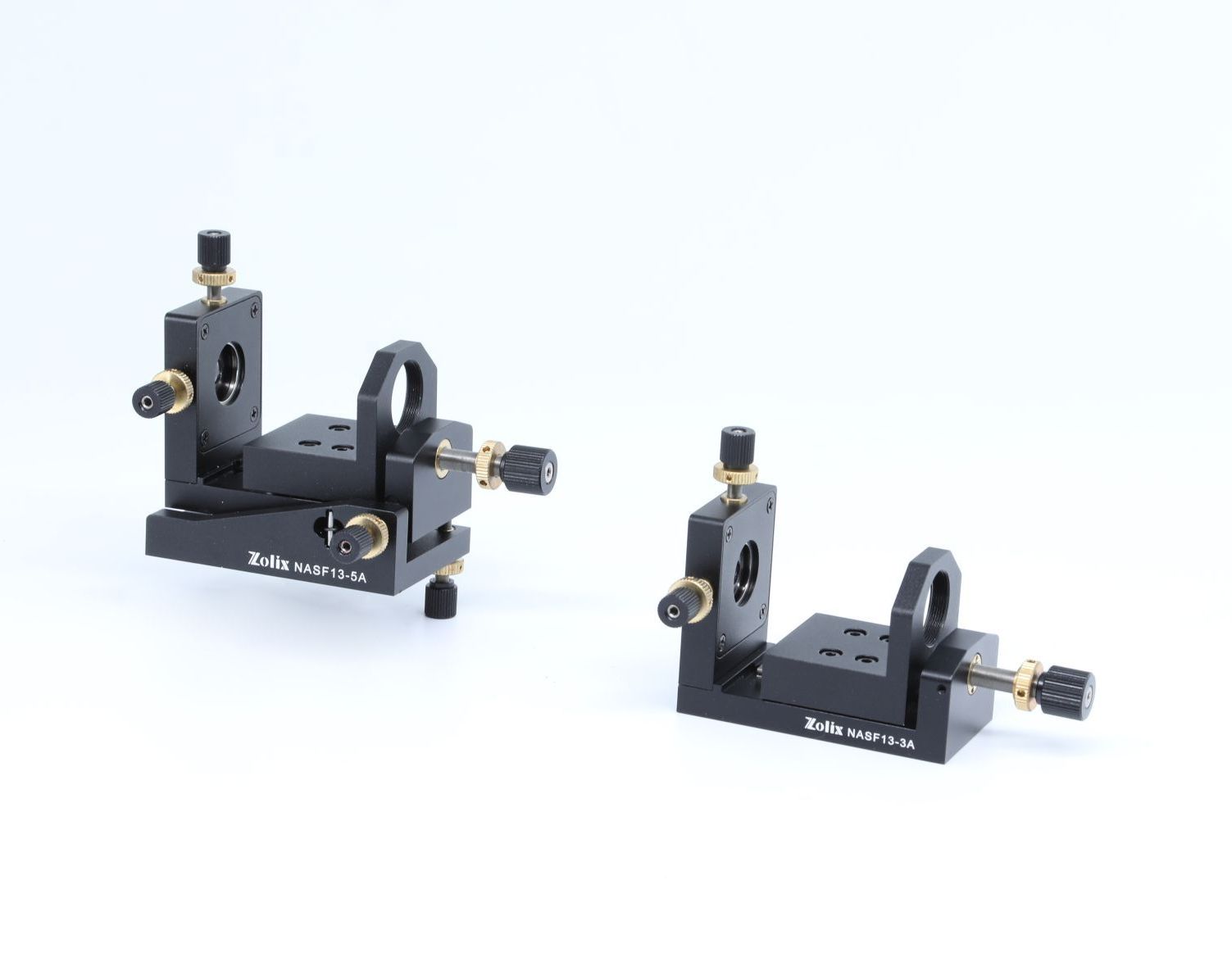

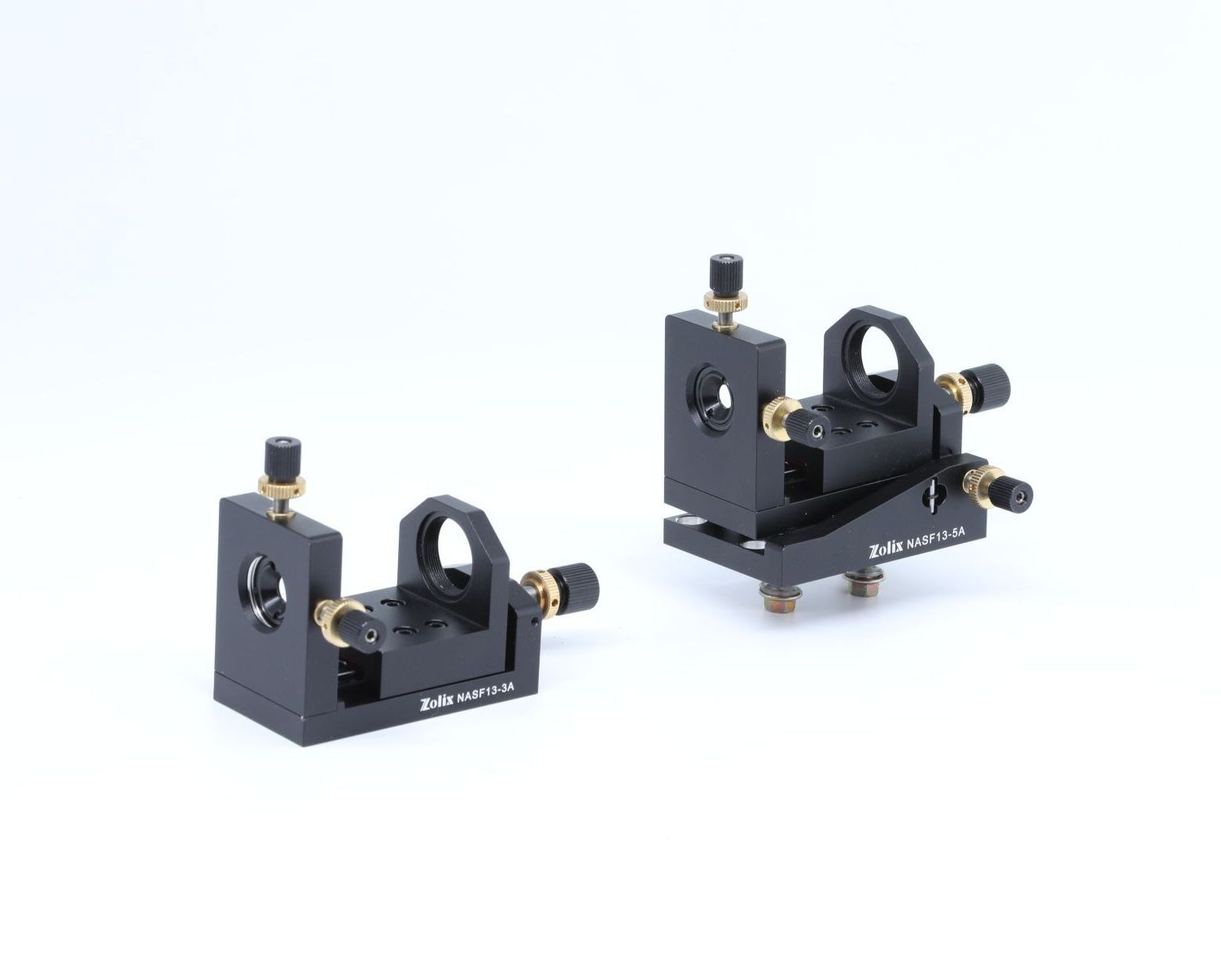

NASF series Spatial Filter

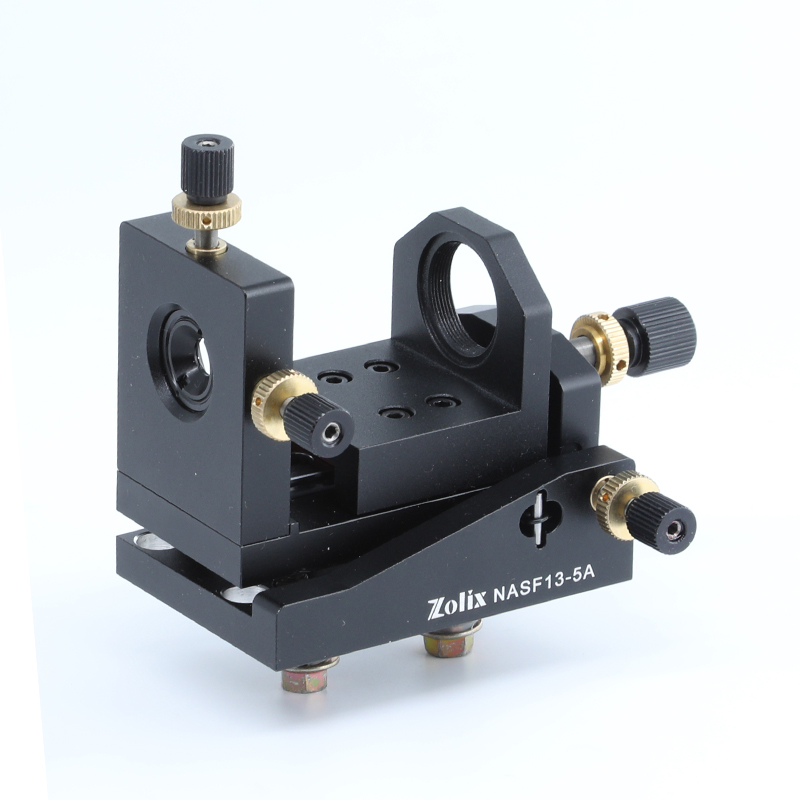

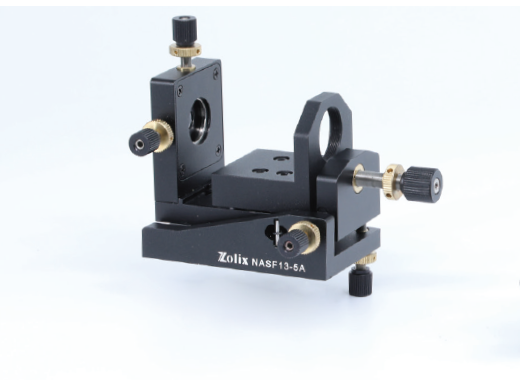

NASF series Spatial Filter — model NASF13-5A.
Datasheet (PDF) ↗CAD Model (RAR) ↗Specifications
| Model | NASF13-5A |
|---|---|
| Angle(°) | ±3 |
| Objective Range In Z Axis(mm) | 13 |
| XY Axis Adjustment Range(mm) | ±1 |
| Center Height(mm) | 47 |
| Objective | X4, X10, X20, X40, X60, X100 |
| Pin-hole Diaphragm | NASF13-GD |
| Lock-mechanism | Yes |
| Mounting Hole | 3 x M6 |
| Weight(g) | 380 |
Modelselectie
Waarom NASF13-5A specificeren?
NASF13-5A is een NASF series Spatial Filter-model. Belangrijke selectiegegevens: Model: NASF13-5A; Angle(°): ±3; Objective Range In Z Axis(mm): 13; XY Axis Adjustment Range(mm): ±1.
Toepassingen
Bundelreiniging
Verwijder hogere-orde structuur en strooilicht om een schoon gaussisch profiel terug te krijgen.
Voorbereiden van een referentiegolffront
Levert het gladde golffront dat interferometrie en holografie aan de ingang nodig hebben.
Bundelexpansie met filtering
Combineer pinhole-filtering en collimatie in één samenstelling vóór het experiment.
